Compressori del diaframma: principi di lavoro, caratteristiche, vantaggi e applicazioni

Un compressore di diaframma è la soluzione ideale per le industrie che richiedono elevata purezza, precisione e affidabilità nei loro sistemi di compressione del gas. Progettato per funzionare senza contaminazione dall'olio, garantisce che i processi siano puliti ed efficienti.

In questo articolo, esploreremo i principi di lavoro dei compressori del diaframma, le loro caratteristiche chiave, i vantaggi e le diverse applicazioni che servono. Li confronteremo anche con altri tipi di compressori, aiutandoti a capire perché un compressore diaframma potrebbe essere la scelta perfetta per le tue esigenze.

Cos'è i compressori del diaframma

Un compressore di diaframma è un compressore di spostamento positivo che comprime i gas utilizzando un diaframma flessibile, che è attuato da un'unità idraulica o meccanica. Isola il gas dal meccanismo di trasmissione, garantendo un processo di compressione senza perdite, privo di contaminazione, rendendolo adatto a gas ad alta purezza, pericolosi o reattivi.

Principio di lavoro dei compressori diaframma

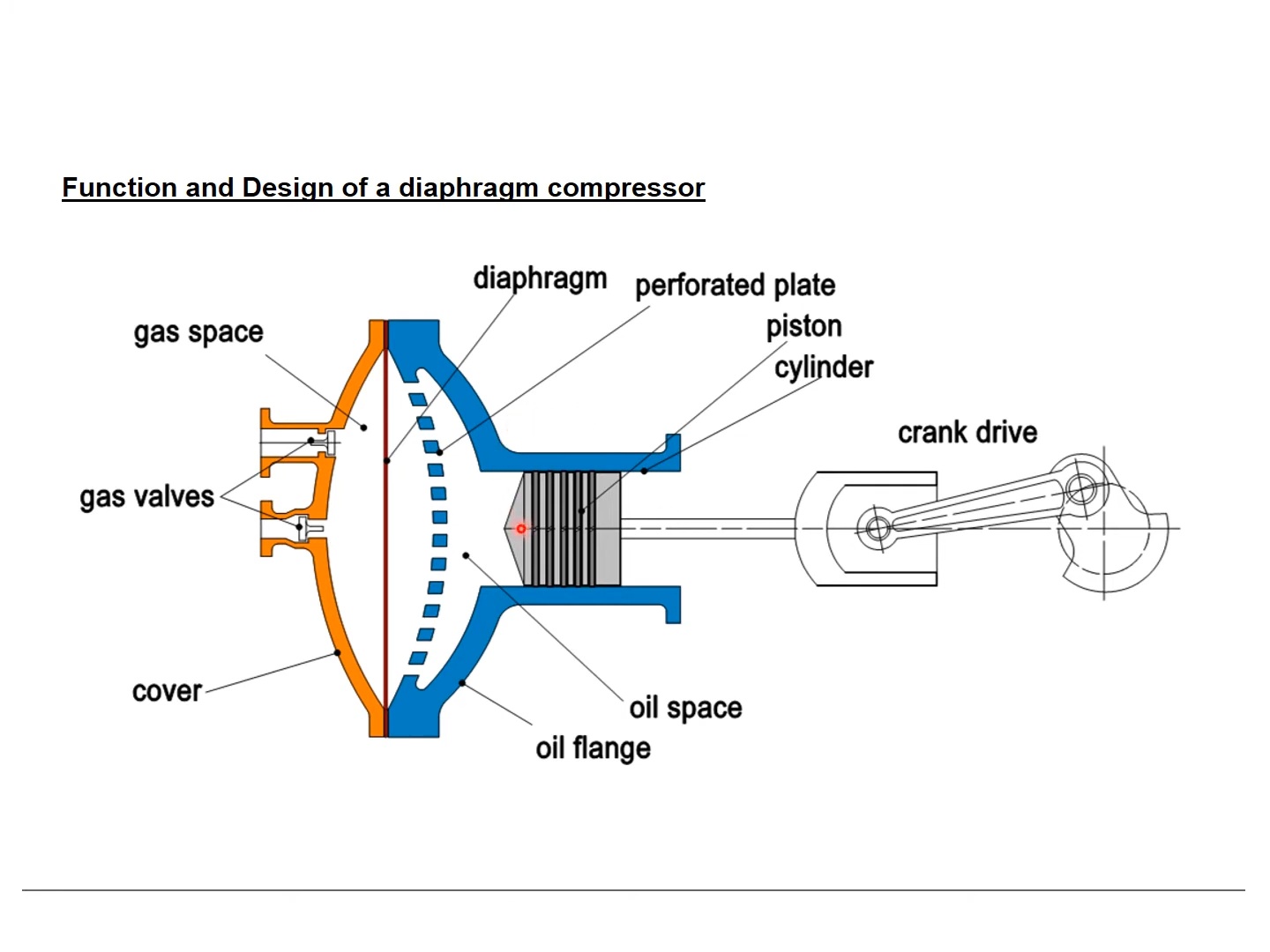

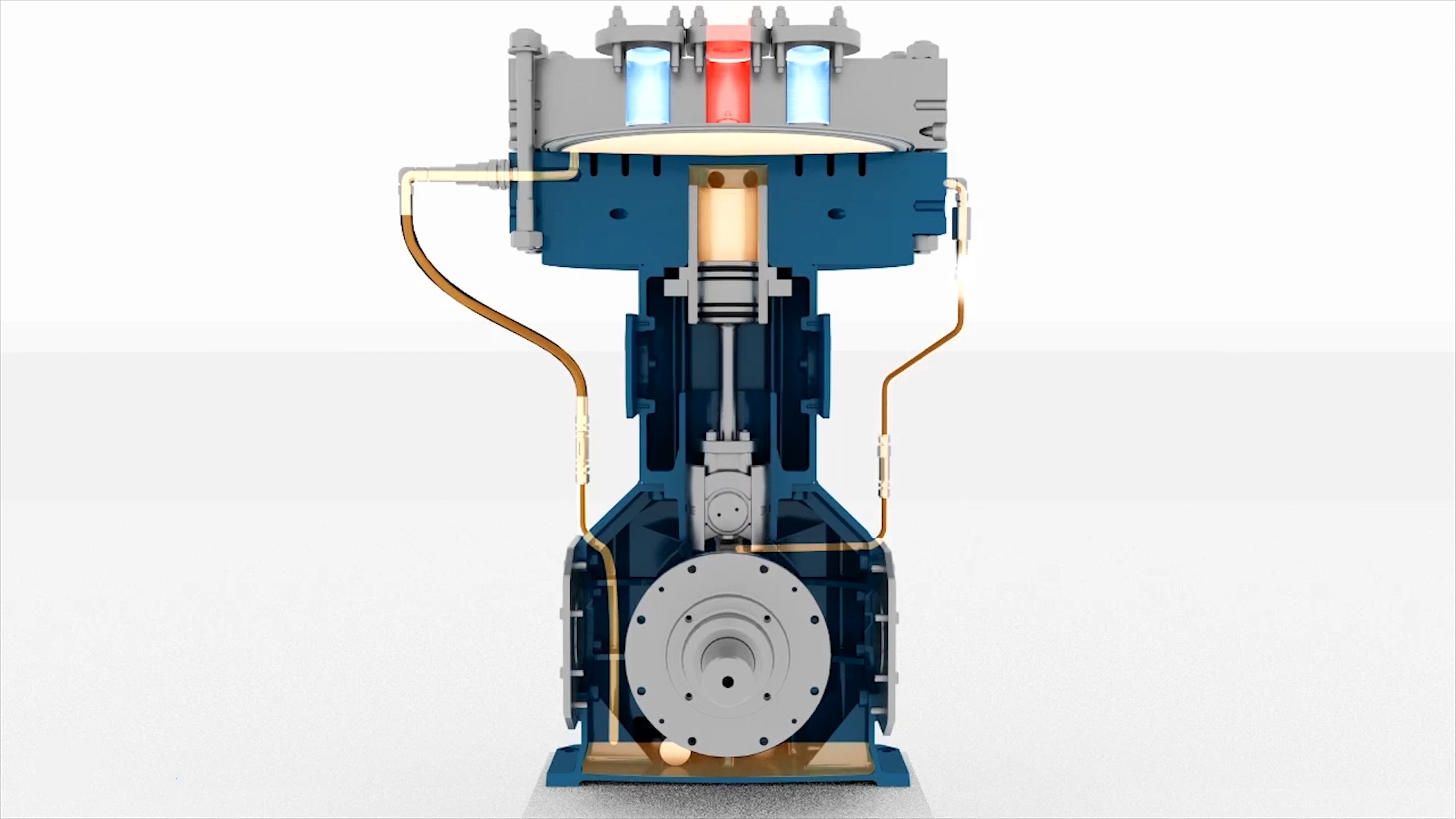

Un compressore di diaframma funziona utilizzando un diaframma flessibile per comprimere il gas all'interno di una camera sigillata. Il diaframma è attuato da un sistema di azionamento idraulico o meccanico, garantendo che il gas rimane isolato dal meccanismo di trasmissione.

1. Assunzione di gas

• Una valvola di ritegno si apre per consentire al gas di entrare nella camera di compressione mentre il diaframma si sposta verso l'esterno, aumentando il volume della camera.

2. Compressione

• Il meccanismo di azionamento (fluido idraulico o un pistone meccanico) spinge il diaframma verso l'interno, riducendo il volume della camera.

• Il gas viene compresso mentre il diaframma si avvicina alle pareti della camera.

• Il diaframma flessibile impedisce qualsiasi contatto tra il gas e i componenti dell'unità, non garantendo alcuna contaminazione.

3. Scarico del gas

• Una volta che il gas raggiunge la pressione desiderata, si apre un'altra valvola di ritegno , consentendo al gas compresso di uscire dalla camera.

4. Ripeti il ​​ciclo

• Il diaframma si flette verso l'esterno mentre il ciclo ricomincia, attirando gas fresco.

Caratteristiche chiave in funzione

• Sigillatura a tenuta di perdita : il diaframma crea una guarnizione completa, prevenendo la perdita di gas.

• Movimento flessibile : il diaframma si flette ma non scorre o ruota, riducendo l'usura.

• Valvole di controllo : questi assicurano un flusso di gas unidirezionale durante l'assunzione e la scarica.

Questo meccanismo preciso rende i compressori di diaframma ideali per comprimere gas ad alta purezza, pericolosi o sensibili senza contaminazione.

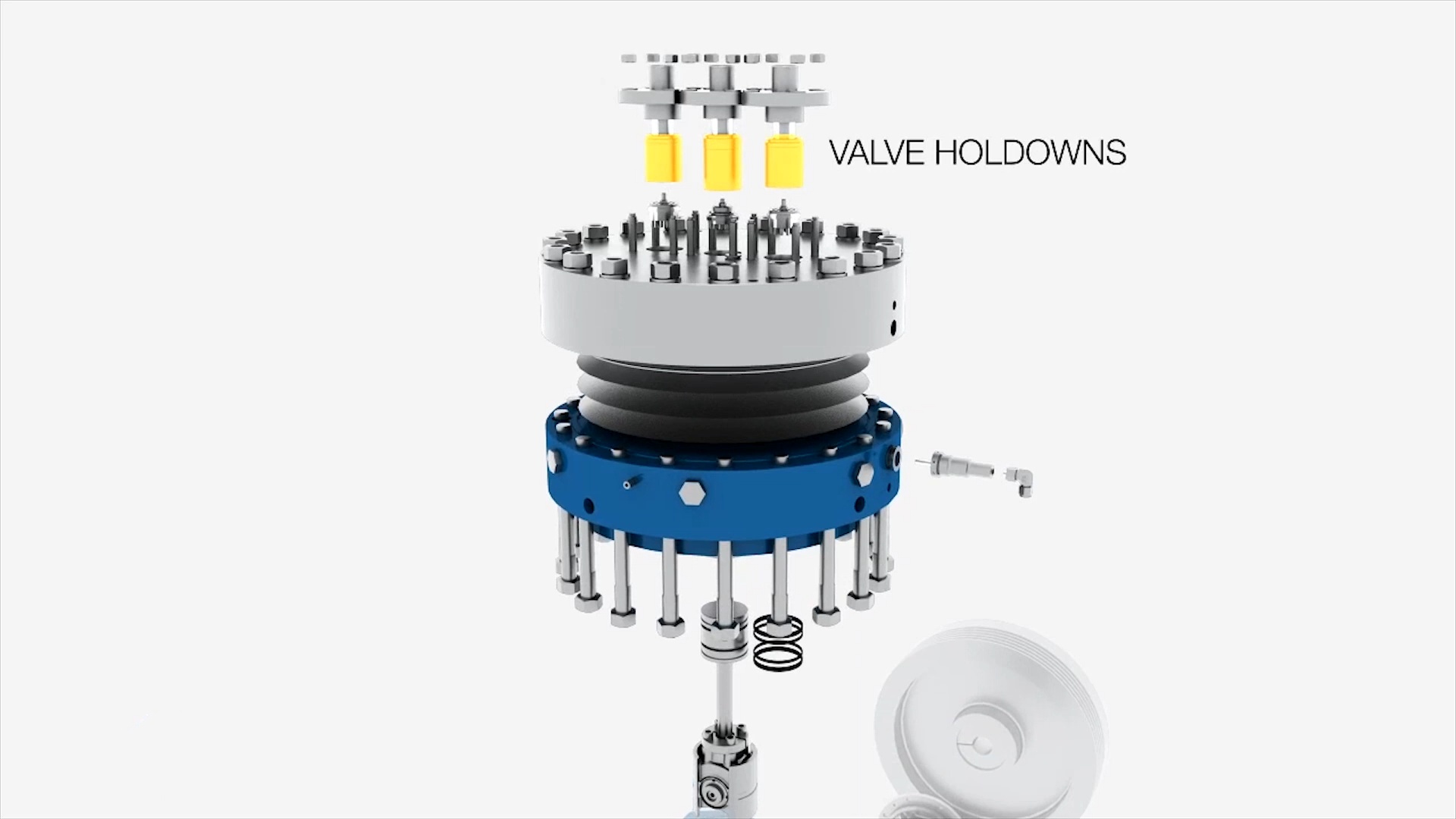

Componenti principali dei compressori diaframma

1. Diaframma

• Descrizione : il diaframma è il componente chiave nei compressori del diaframma. È una membrana flessibile che si muove per comprimere il gas all'interno della camera. In genere è realizzato con materiali come acciaio inossidabile, PTFE o altri elastomeri, a seconda dell'applicazione.

• Funzione : il diaframma separa il gas dal meccanismo di trasmissione ed è responsabile sia della compressione che dell'assunzione di gas mentre si flette.

2. Camera di compressione

• Descrizione : questa è l'area in cui il gas è compresso. La camera di compressione ospita il diaframma e offre spazio per l'assunzione e la scarica del gas. La camera è progettata per gestire elevate pressioni e garantire che il diaframma si muova senza intoppi.

• Funzione : la camera di compressione facilita il processo di compressione man mano che il diaframma si muove dentro e fuori, riducendo il volume del gas durante la corsa di compressione.

3. Meccanismo di guida

• Descrizione : il meccanismo di trasmissione può essere idraulico o meccanico, a seconda del tipo di compressore diaframma. Per i sistemi idraulici, utilizza la pressione del fluido per guidare il diaframma, mentre i sistemi meccanici utilizzano un albero a gomiti o una camma eccentrica.

• Funzione : il meccanismo di trasmissione fornisce il movimento necessario per spostare il diaframma in modo controllato, guidando i processi di compressione e di assunzione.

4. Controllare le valvole

• Descrizione : le valvole di ritegno sono valvole a senso unico situate nelle porte di aspirazione e scarico della camera di compressione. Queste valvole consentono al gas di fluire in una sola direzione.

• Funzione : la valvola di ritegno di aspirazione garantisce che il gas entri nella camera di compressione solo durante la corsa di aspirazione, mentre la valvola di ritegno di scarico garantisce che il gas compresso esca solo durante la corsa di scarico.

5. Valvola di sollievo a pressione

• Descrizione : questo componente di sicurezza è installato per proteggere il sistema dalle condizioni di sovrapressione.

• Funzione : rilascia automaticamente il gas se la pressione all'interno della camera di compressione supera un limite preimpostata, impedendo danni al compressore o ad altre attrezzature.

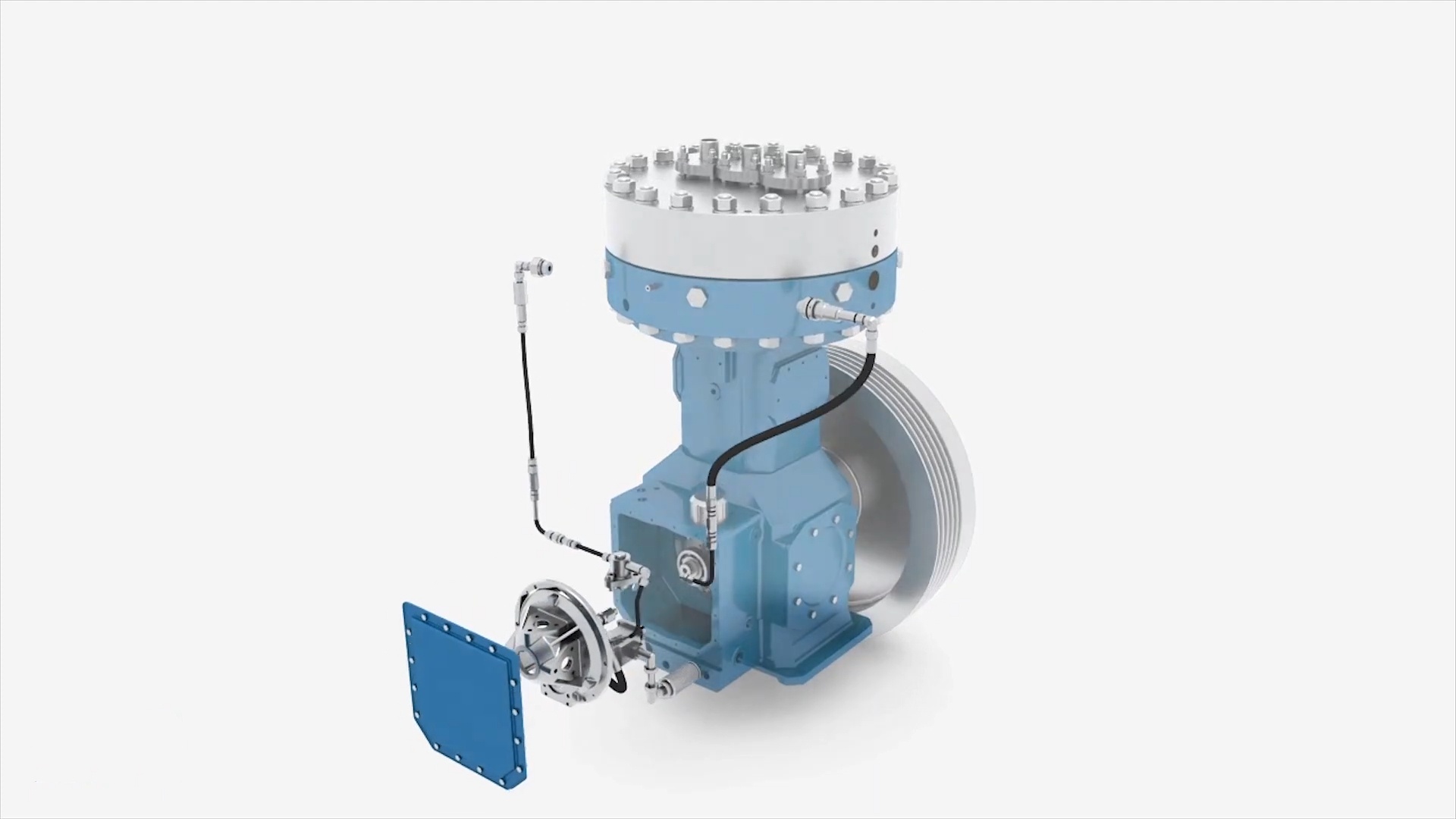

6. Inquadrare e alloggi

• Descrizione : il telaio e l'alloggiamento forniscono supporto strutturale per il compressore e ospitano i componenti interni come il diaframma, il meccanismo di trasmissione e la camera di compressione.

• Funzione : il telaio garantisce che tutti i componenti rimangono allineati durante il funzionamento e forniscano protezione per i meccanismi interni da danni esterni o contaminazione.

7. Asta di collegamento o pistone idraulico

• Descrizione : nei compressori del diaframma meccanico, un'asta di collegamento o l'albero a gomiti trasmette il movimento dal motore al diaframma. Nei compressori del diaframma idraulico, viene utilizzato un pistone idraulico o uno stantuffo per trasferire la pressione del fluido nel diaframma.

• Funzione : questi componenti convertono il movimento rotante o idraulico in movimento lineare per spostare il diaframma.

8. Outlet di scarico del gas

• Descrizione : questa è la porta attraverso la quale il gas compresso esce dal compressore ed entra nella parte successiva del sistema.

• Funzione : la scarica del gas garantisce che il gas compresso sia trasportato in modo efficiente e sicuro a destinazione.

9. Ingresso a gas

• Descrizione : L'ingresso del gas è il punto di ingresso per comprendere il gas.

• Funzione : consente al gas non compresso di entrare nella camera di compressione durante la corsa di aspirazione, dove verrà quindi compresso dal diaframma.

Vantaggi dei compressori del diaframma

1. Design a tenuta

I compressori del diaframma sono rinomati per le loro camere di compressione completamente sigillate, garantendo alcuna perdita di gas durante il funzionamento. Questa funzione è fondamentale quando si gestiscono gas pericolosi, tossici o infiammabili, in quanto impedisce la contaminazione ambientale e garantisce la sicurezza degli operatori. Il gas è completamente isolato dal meccanismo di trasmissione, rendendo questi compressori ideali per applicazioni ad alta purezza e sensibili.

2. Compressione senza olio

A differenza di molti compressori tradizionali, i compressori di diaframma non richiedono olio lubrificante nella camera di compressione. Il diaframma flessibile separa il gas da eventuali fonti di contaminazione. Ciò garantisce che il gas di produzione rimanga puro, rendendo il compressore adatto alle industrie mediche, farmaceutiche e semiconduttori in cui la contaminazione del petrolio compromette la qualità o la sicurezza.

3. Rapporti di compressione elevati

I compressori del diaframma possono ottenere pressioni estremamente elevate, spesso superiori a 1.000 bar (15.000 psi). Ciò si ottiene senza compromettere la purezza o l'integrità del gas. Le capacità di compressione così elevate sono particolarmente preziose nelle applicazioni industriali, come le stazioni di rifornimento di idrogeno o l'elaborazione chimica, in cui i livelli di pressione estrema sono essenziali per operazioni efficienti.

4. Versatilità materiale

Il diaframma e altri componenti di contatto con gas possono essere realizzati con una vasta gamma di materiali, come PTFE, acciaio inossidabile o Inconel. Ciò consente al compressore di gestire gas corrosivi, reattivi o ad alta temperatura. Personalizzando i materiali, i compressori di diaframma possono funzionare in modo sicuro ed efficiente in ambienti impegnativi, come impianti chimici o industrie petrolifere e del gas.

5. Sicurezza per gas pericolosi

Il design dei compressori di diaframma dà la priorità intrinsecamente alla sicurezza, rendendoli ideali per comprimere gas tossici o infiammabili come idrogeno, ammoniaca o cloro. La costruzione sigillata elimina il rischio di perdite di gas, mentre l'ingegneria robusta garantisce prestazioni affidabili in condizioni di alta pressione. Ciò rende indispensabili compressori diaframmati nelle industrie in cui la sicurezza è fondamentale.

Applicazioni di compressori di diaframma

1. Produzione e distribuzione di gas industriale

• I compressori del diaframma sono essenziali per i gas di compressione e imbottigliamento come ossigeno, elio, argon e azoto negli impianti di gas industriali. Garantiscono una compressione senza contaminazione, rendendo i gas adatti per il trasporto, lo stoccaggio e l'uso finale in vari settori.

2. Compressione dell'idrogeno

• Ampiamente utilizzati nella produzione di idrogeno, nello stoccaggio e nelle stazioni di rifornimento di rifornimento, i compressori di diaframma possono gestire elevate pressioni necessarie per i sistemi di energia idrogeno mantenendo la purezza necessaria per le celle a combustibile e la distribuzione dell'energia.

3. Industrie chimiche e petrolchimiche

• Questi compressori gestiscono gas reattivi e pericolosi come cloro, ammoniaca e idrogeno solforato nella produzione chimica. La loro operazione a prova di perdite garantisce sicurezza e affidabilità negli ambienti di elaborazione con requisiti rigorosi.

4. Industria medica e sanitaria

• Utilizzati per comprimere gas di livello medico come ossigeno, ossido di azoto e anidride carbonica, i compressori del diaframma sono fondamentali per produrre gas per anestesia, terapia respiratoria e sterilizzazione nelle strutture sanitarie.

5. Ricerca e uso di laboratorio

• I laboratori si basano sui compressori del diaframma per una compressione precisa di piccole quantità di gas speciali. Sono ideali per la gestione di gas ad alta purezza in esperimenti, calibrazione e apparecchiature analitiche.

6. Industria alimentare e delle bevande

• In applicazioni come l'imballaggio, la carbonatazione e la conservazione degli alimenti, i compressori di diaframma comprimono i gas come l'anidride carbonica e l'azoto, garantendo la conformità agli standard di qualità del grado alimentare evitando la contaminazione.

Limitazioni dei compressori del diaframma

1. Portata limitata

• I compressori di diaframma sono in genere progettati per le portate a bassa a media, rendendoli meno adatti per applicazioni ad alto volume. Non sono ideali per situazioni che richiedono una compressione di gas continua o su larga scala, come nelle grandi piante industriali.

2. Costo iniziale elevato

• Il design e i materiali specializzati richiesti per i compressori diaframma possono renderli più costosi rispetto ad altri tipi di compressori. Questo può essere una barriera per le operazioni su piccola scala o le aziende con budget limitati.

3. Manutenzione dei diaframmi

• Mentre i compressori del diaframma hanno meno parti mobili rispetto ad altri tipi, i diaframmi stessi si consumano nel tempo e devono essere sostituiti. Questo requisito di manutenzione può aggiungere ai costi operativi e ai tempi di inattività.

Tipi di compressori di diaframma

1. Compressori diaframmati a trazione idraulica

• Descrizione : nei compressori del diaframma a trazione idraulica, un pistone idraulico o un sistema di fluido guida il movimento del diaframma. Questo tipo fornisce un funzionamento regolare e controllato, rendendolo ideale per le applicazioni che richiedono un controllo preciso del processo di compressione.

• Vantaggi : questi compressori possono ottenere pressioni elevate offrendo al contempo un'elevata affidabilità e un'usura minima sul diaframma a causa del sistema di azionamento a base di fluidi.

• Applicazioni : utilizzate in applicazioni di gas ad alta pressione, tra cui idrogeno, ossigeno e altri gas industriali.

2. Compressori diaframma-trasporto meccanico

• Descrizione : I compressori del diaframma a trazione meccanica utilizzano un meccanismo di guida eccentrica per spostare il diaframma. L'unità meccanica offre un metodo di compressione più diretto.

• Vantaggi : questi compressori sono più semplici nella progettazione, hanno meno parti mobili e possono fornire portate più elevate rispetto ai sistemi idraulici.

• Applicazioni : comuni nelle applicazioni in cui sono necessarie alte portate, ad esempio nelle operazioni industriali di laboratorio o su piccola scala.

3. Compressori diaframmati a doppio azione

• Descrizione : nei compressori del diaframma a doppio azione, il diaframma si muove in entrambe le direzioni, che comprime il gas sia sugli ictus di aspirazione che di scarico. Ciò aumenta l'efficienza raddoppiando il volume di gas elaborato durante ciascun ciclo.

• Vantaggi : throughput ed efficienza più elevati rispetto ai compressori diaframma a singolo azione.

• Applicazioni : utilizzate nelle applicazioni di media a media pressione che richiedono elevate portate, come la produzione di gas o le stazioni di rifornimento.

4. Compressori diaframmati a singolo azione

• Descrizione : questi compressori presentano un diaframma che si muove in una sola direzione, comprimendo il gas durante la corsa verso l'interno mentre disegna gas durante la corsa esteriore.

• Vantaggi : progettazione più semplice, costi inferiori e meno requisiti di manutenzione rispetto ai sistemi a doppio azione.

• Applicazioni : adatto per applicazioni con volumi e pressioni di gas più bassi, come l'uso di laboratorio o applicazioni industriali a basso flusso.

5. Compressori diaframmati ad alta pressione

• Descrizione : questi compressori sono specificamente progettati per gestire i gas a pressioni estremamente elevate (1.000 bar o più). In genere presentano costruzioni robuste e sigillazione migliorata per gestire le intense forze di compressione.

• Vantaggi : può ottenere pressioni di scarica molto elevate, garantendo una compressione efficiente di gas come idrogeno o ossigeno in settori specializzati.

• Applicazioni : utilizzate nelle industrie ad alta pressione, come stazioni di idrogeno, stoccaggio di gas naturale e impianti di ricerca scientifica.

Il confronto tra compressore diaframma e altri tipi principali di compressori d'aria

Invito all'azione

Aivyter è un produttore leader di compressori diaframmati , che offre soluzioni di compressione dell'aria ad alte prestazioni e senza petrolio. Siamo specializzati nella fornitura di compressori affidabili e senza contaminazione per settori come medico, chimico e ricerca.

I nostri compressori sono personalizzabili per soddisfare le tue esigenze specifiche, offrendo prestazioni efficienti, a bassa manutenzione e ad alta pressione con tempi di inattività minimi.

Scegli Aivyter per la tecnologia avanzata e il supporto di esperti. Contattaci oggi per migliorare l'efficienza e ridurre i costi!
