Narg za vrtanje obraza, AZK-125

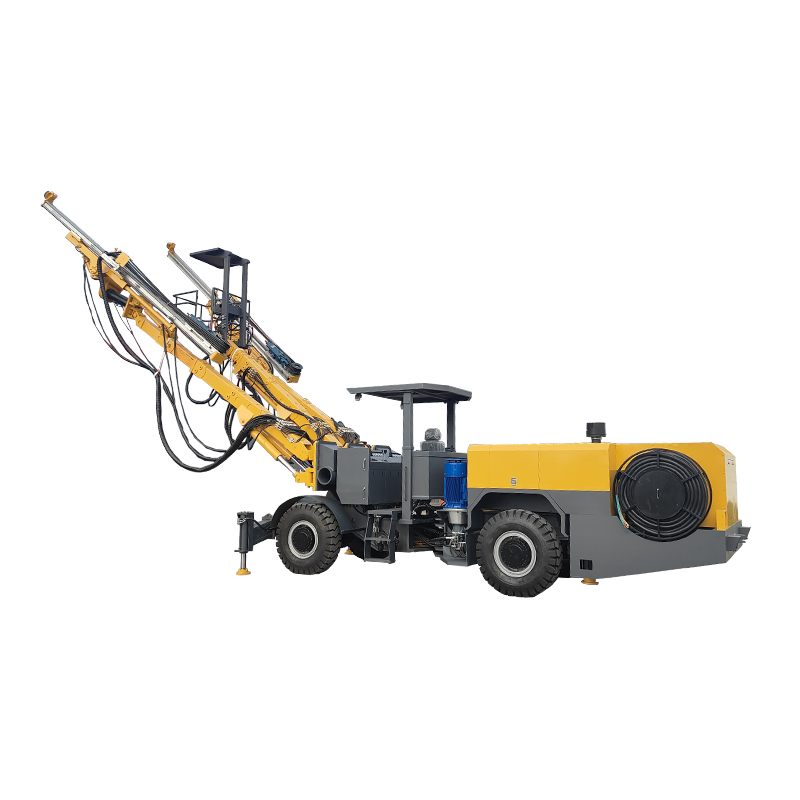

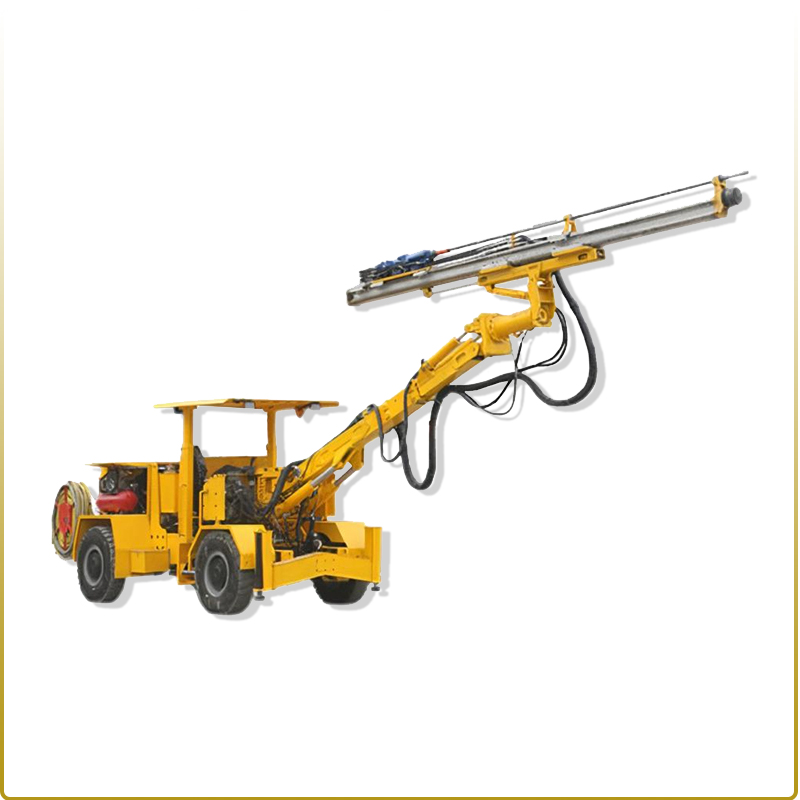

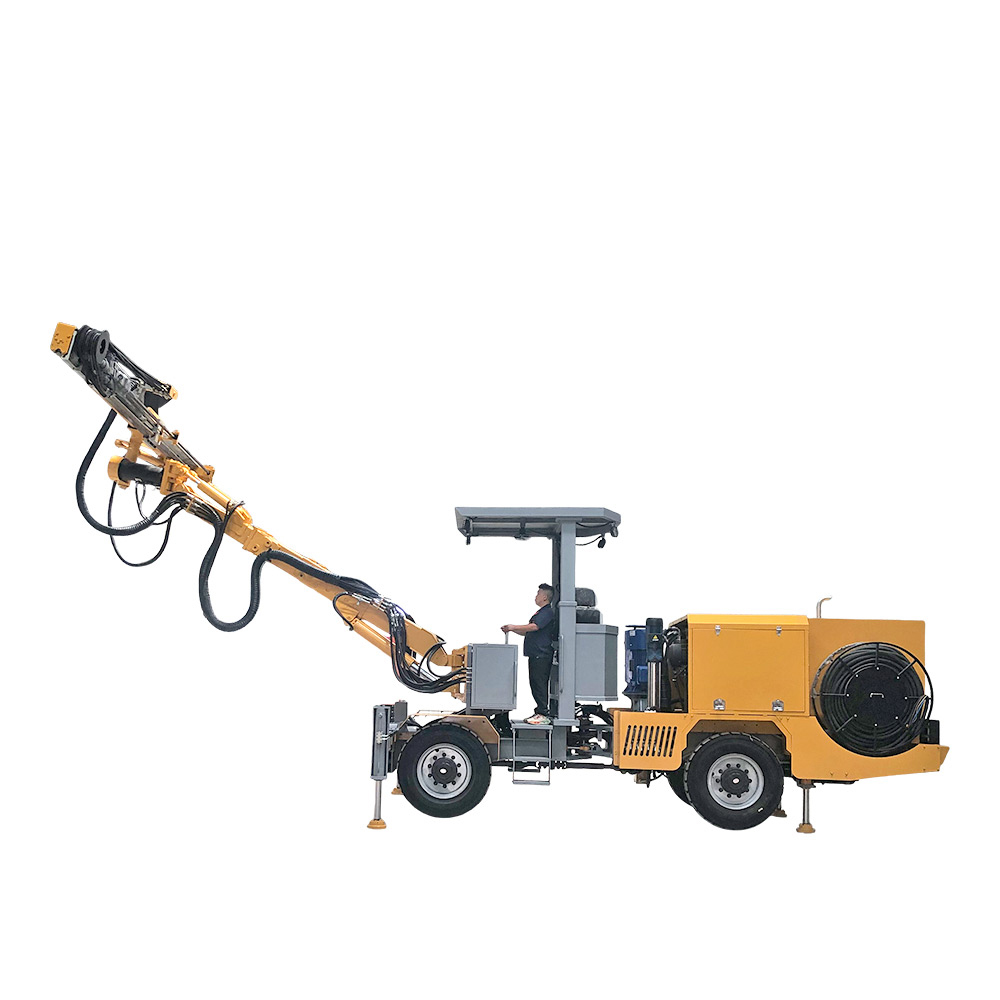

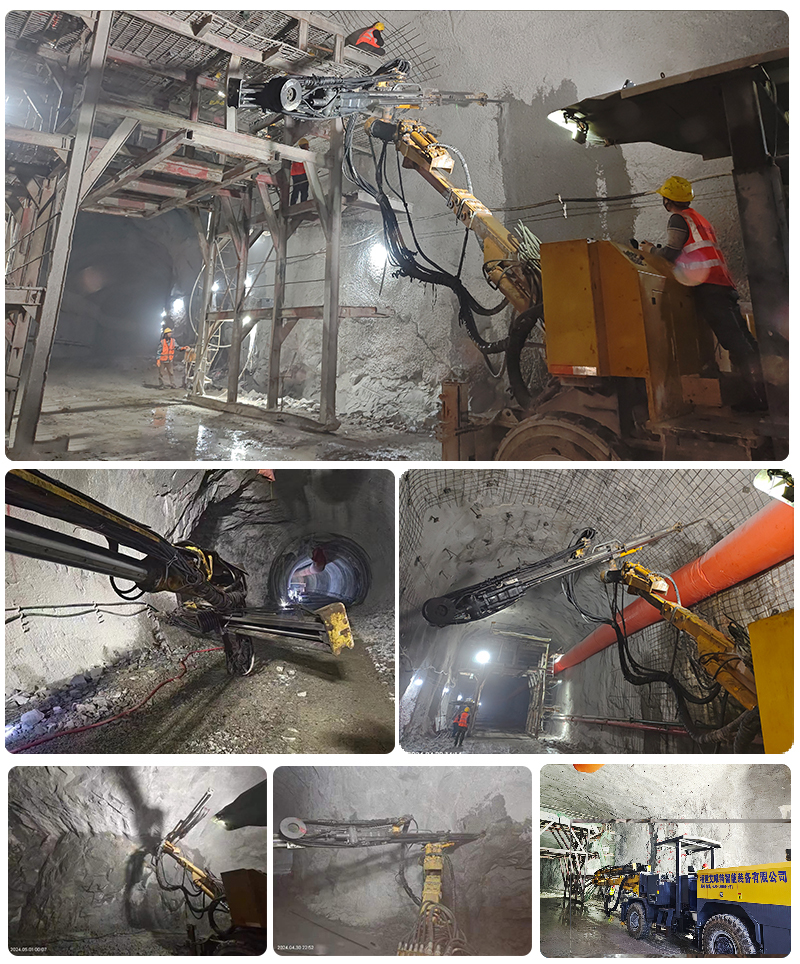

Rudarska vrtalna ploščad AZK-125 je kompaktna in prilagodljiva vrtalna ploščad, zasnovana za ozke steze in predore. Ima polmer obračanja 2397/4280 in je primeren za 2,5 metrske steze. Največje obratovalno območje lahko doseže 30㎡. Vrtalna ploščad se lahko široko uporablja v različnih ozkih pasovih in predorih v kovinskih rudnikih in drugih podzemnih projektih. Lahko močno izboljša učinkovitost in kakovost gradnje ter zagotovi varnost rudarjenja.

Razpoložljivost:

Količina:



Poizvedite Dodaj v košarico

Model:
AZK-125
Znamka:
aivyter
Koda:
8414100090

Opis izdelka

Ključne prednosti

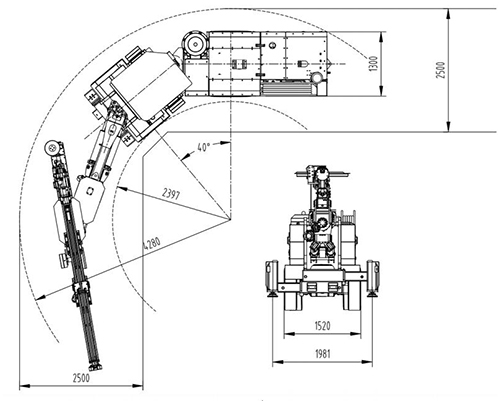

Ultra-SMALL ROING RADIUS
2.397 / 4.280 mm, zlahka krmarjenje po 2,5M ozkih tunelov

Veliki pokritostni površini
Enojna boom pokriva 24㎡, največji delovni razpon 5.697 × 5.400 mm

Visoko učinkovit sistemski sistem
PD380 Rock Drill, 20 kW udarna moč, 820 n · m navora

Inteligentna varnostna zaščita
uhajanja / preobremenitev / zaščita kratkega stika, standard emisij na Kitajskem IV.

Prilagodljivo delovanje
± 40 ° Zgibno krmiljenje, 20 ° Plezanje

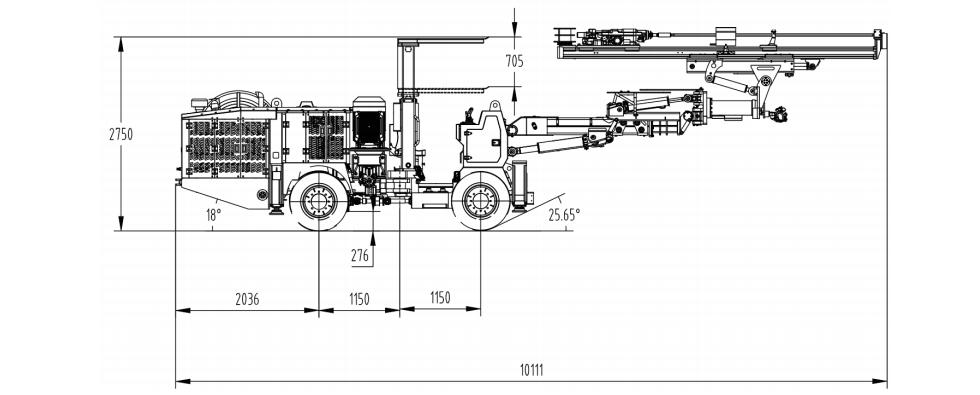

AZK125_DESGIN02

Glavni tehnični parametri vrtalne ploščice AZK-125

Predmet	Kategorija			Tehnični parametri
1	Osnovni parametri
1.1	Teža opreme (kg)			10000
1.2	Dimenzije (mm) l x w x h			10111 × 1520/1320 × 2750 (2045)
1.3	Največji delovni razpon (širina x višina, mm)			5697 × 5400 (največja višina 6092)
1.4	Polmer obračanja (mm)			2397/4280
1.5	Največje območje pokritosti (㎡)			30
1.6	Širina hodnika (m)			2.5x2.5
2	Konfiguracija opreme
2.1	Kamnita vaja	Model		Standardni PD380 (neobvezno)
		Znamka		Znani proizvajalec
		Sistemski tlak (bar)		200
		Udarna moč (KW)		20
		Udarna energija (Hz)		380
		Največji navor vrtenja (n · m)		820
		Hitrost vrtenja (R/min)		220
		Poraba mazalnega zraka (pri 3BAR) (L/s)		3.3
		Poraba vode (L/min)		30-50
		Premer vrtanja (mm)		φ45-φ115
2.2	Vrtalna roka	Potok odškodnine (mm)		1500
		Vzporedno vzdrževanje skozi celoten postopek		DA
		Območje pokritosti (㎡)		24
		Širina pokritosti/višina (mm)		5025/5000
		Kota dvigala		-43 ° ~ +52 °
		Kota za nihaj boom		± 30 °
2.3	Pogonski žarek	Skupna dolžina pogonskega žarka (mm)		4740 (standard)/5400
		Največja pogonska sila (kn)		15
		Dolžina vrtanja (mm)		3090 (standard)/3700
		Globina vrtanja na pritisk (mm)		2830 (standard)/3440
		Kota		± 180 °
		Kot naklon		-3 ° ~ +90 °
2.4	Podvozje	Razvrščanje (°)		20
		Motor	Proizvajalec	Yuchai
			Moč (kw)	55.8
			Največji navor	310nm/1600rpm
			Standardi emisij in hrupa	National IV (Euro IV)
		Prenosnik		Štirikolesni pogon
		Hitrost potovanja (km/h)		0 ~ 15
		Odmik od tal (mm)		220
		Krmilni sistem		Artikulirano krmiljenje
		Kot krmilni kot (°)		± 40
		Medosna razdalja (mm)		2300
2.5	Vrtanje hidravličnega sistema	Metoda hidravličnega nadzora		Ročni nadzor ventila
		Moč motorja (KW)		55
		Kapaciteta rezervoarja za hidravlično olje (L)		180
		Natančnost olja in vrnitve olja (μm)		10
2.6	Vodni sistem	Moč vodne črpalke (KW)		3
		Nazivni premik (L/min)		52 (12Bar)
		Tlak iztoka vode (bar)		12
		Minimalni tlak vhodnega dovoda (bar)		2
2.7	Električni sistem	Glavni proizvajalec električnih komponent		ABB
		Napetost (v)/frekvenca (Hz)		380/50
		Metoda zagona		Zvezdna Delta
		Funkcija varnostnega zaščitnega sistema		Zaščita za puščanje, zaščita pred preobremenitvijo, zaščito pred kratkim stikom
