Vad är en luftkompressor och hur det fungerar?

Har du någonsin undrat hur enkel luft kan driva komplexa maskiner? Luftkompressorer spelar en avgörande roll i moderna industrier. De förvandlar regelbunden luft till trycksatt energi. I det här inlägget lär du dig vad luftkompressorer är, hur de fungerar och varför de är viktiga för otaliga applikationer i både industriella och vardagliga miljöer.

Vad är en luftkompressor?

En luftkompressor är en enhet som omvandlar kraft till potentiell energi genom att tvinga luft till ett mindre utrymme och komprimera den. Denna tryckluft kan sedan lagras och användas för olika applikationer.

Det tar luft från atmosfären och pressar den till en mycket mindre volym. Denna process ökar lufttrycket, vilket gör det till ett mångsidigt och kraftfullt verktyg.

Betydelse i det dagliga livet och industrin

Luftkompressorer spelar en avgörande roll i våra dagliga liv och många branscher. Från det ögonblick du vaknar tills du lägger dig är tryckluft involverad i många aspekter av ditt liv.

Den driver pneumatiska verktyg i fabriker, hjälper till i byggprojekt och hjälper till och med i tandprocedurer. Luftkompressorer är också viktiga för fordonsuppgifter som att blåsa upp däck och drift av luftbromsar.

Vissa vanliga användningar av tryckluft inkluderar:

• Blåsande bil-, cykel- och utrustningsdäck

• Powering Pneumatic Tools (t.ex. borrar, slipmaskiner, spraypistoler)

• Drift av HVAC -system

• Kör tandutrustning

• Hjälpa till med tillverkningsprocesser




Vångsidigheten och effektiviteten i tryckluft gör luftkompressorer nödvändiga i olika sektorer, från små workshops till stora industrianläggningar. De tillhandahåller en pålitlig och kostnadseffektiv kraftkälla för otaliga applikationer.

Typer av luftkompressorer

Luftkompressorer finns i olika typer, var och en med sina unika egenskaper och tillämpningar. Låt oss utforska de två huvudkategorierna: positiv förskjutning och dynamiska kompressorer.

Positiva förskjutningskompressorer

Positiva förskjutningskompressorer arbetar genom att minska luftvolymen för att öka trycket. De är den vanligaste typen som används i industriella och inhemska miljöer.

Kolv/fram- och återkommande kompressorer

Kolvkompressorer, även kända som fram- och återgående kompressorer, använder en kolv som drivs av en vevaxel för att komprimera luft. De kan ytterligare delas upp i:

1. Enstegskompressorer: Dessa kompressorer har en enda kolv som komprimerar luft i ett steg. De är lämpliga för applikationer med lägre tryck.

2. Tvåstegs kompressorer: Dessa kompressorer har två kolvar som komprimerar luft i två steg. Det första steget komprimerar luft till ett mellantryck, som sedan kyls innan det går in i det andra steget för ytterligare komprimering. Tvåstegskompressorer är mer effektiva och kan uppnå högre tryck.

Bildtext: Kolvkompressorer med en steg komprimerar luft i ett steg.

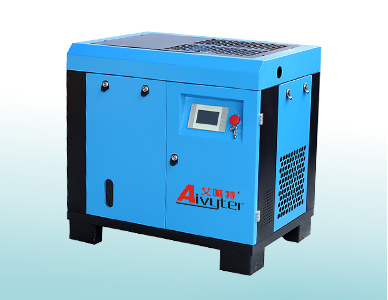

Rotationsskruvkompressorer

Rotary skruvkompressorer använder två intermesingrotorer för att komprimera luft kontinuerligt. När rotorerna vänder drar de luft in, komprimerar den och skjuter ut den. De är kända för sin effektivitet, tillförlitlighet och förmåga att ge ett konstant flöde av tryckluft.

Rullkompressorer

Rullkompressorer har två spiralformade rullar, en fast och en kretsande. När den kretsande rullningen rör sig dras luft in och komprimeras gradvis mellan de två rullarna. De är tyst, effektiva och används ofta i mindre applikationer.

Dynamiska (icke-positiva förskjutningar) kompressorer

Dynamiska kompressorer använder höghastighets roterande impeller för att generera hastighet, som omvandlas till tryck.

Centrifugalkompressorer

Centrifugalkompressorer har ett impeller som snurrar i höga hastigheter, drar luft in och accelererar den utåt. Luften med hög hastighet bromsas sedan ner och omvandlas till tryck. De används i storskaliga industriella applikationer som kräver höga flödeshastigheter.

Axiella kompressorer

Axiella kompressorer använder en serie roterande blad för att komprimera luft. När luften rör sig genom kompressorn ökar varje steg stegvis sitt tryck. De används ofta i gasturbiner och flygmotorer.

Tabell: Egenskaper och tillämpningar av olika luftkompressortyper.

Hur fungerar en luftkompressor?

Kompressionsprocessen

Komprimeringsprocessen kan delas upp i tre huvudstadier: luftintag, komprimering och lagring/distribution.

1. Luftintag : Kompressorn ritar i atmosfärisk luft genom en inloppsventil. Denna luft är vid normalt tryck och temperatur.

2. Komprimering : Kompressorn använder sedan sin inre mekanism för att minska luftens volym, vilket i sin tur ökar trycket. Det är här magin händer!

3. Lagring och distribution : Tryckluften lagras sedan i en tank eller skickas direkt till användpunkten genom rör eller slangar. Det är nu redo att driva dina verktyg och maskiner.

Luftförskjutningsmetoder

Det finns två primära metoder som luftkompressorer använder för att förskjuta och komprimera luft: positiv förskjutning och dynamisk förskjutning.

Positiv förskjutning

Positiva förskjutningskompressorer använder ett mekaniskt medel för att minska luftvolymen och därigenom öka trycket. De arbetar genom att dra luft in i en kammare och sedan minska storleken på den kammaren för att komprimera luften. Vanliga typer inkluderar:

• Kolvkompressorer

• Rotationsskruvkompressorer

• Rullkompressorer

Dynamisk förskjutning

Dynamiska kompressorer använder å andra sidan höghastighets roterande impeller eller blad för att generera hastighet. Denna hastighet omvandlas sedan till tryck. Exempel på dynamiska kompressorer är:

• Centrifugalkompressorer

• Axiella kompressorer

De används vanligtvis i applikationer som kräver höga flödeshastigheter och kontinuerlig drift.

Smörjsystem

Smörjning är avgörande för den smidiga driften och livslängden för luftkompressorer. Det finns två huvudtyper av smörjsystem:

Oljesmörjade (oljevolda) kompressorer

I oljesmörjade kompressorer injiceras olja i kompressionskammaren för att smörja, täta och kyla de inre komponenterna. Oljan blandas med tryckluften, som sedan passerar genom en oljeseparator för att ta bort det mesta av oljan innan luften lagras eller används.

Oljefria kompressorer

Oljefria kompressorer, som namnet antyder, använder inte olja för smörjning. Istället förlitar de sig på speciella beläggningar och material, som Teflon, för att minska friktion och slitage. De föredras i applikationer där luftrenhet är kritisk, såsom livsmedelsbearbetning, läkemedel och elektroniktillverkning.

Tabell: Fördelar och nackdelar med oljesmörjade och oljefria kompressorer.

Viktiga komponenter och deras funktioner

En luftkompressor består av flera viktiga komponenter som arbetar tillsammans för att effektivt komprimera och leverera luft. Låt oss titta närmare på var och en av dessa komponenter och deras funktioner.

Elektrisk eller gasmotor

Motorn är kraftkompressorns kraftcompress. Det kan vara antingen elektriskt eller gasdrivet. Motorn driver pumpen, som är ansvarig för att komprimera luften.

Pump och dess typer

Pumpen är hjärtat i luftkompressorn. Den drar in atmosfärisk luft, komprimerar den och levererar den sedan till lagringstanken eller direkt till applikationen. Det finns tre huvudtyper av pumpar som används i luftkompressorer:

1. Kolvpump : Även känd som en fram- och återgående pump använder den en kolv som drivs av en vevaxel för att komprimera luft. Kolvpumpar finns vanligtvis i mindre, bärbara luftkompressorer.

2. Rotary Screw Pump : Denna typ av pump använder två intermesingrotorer för att komprimera luft kontinuerligt. De är mer effektiva än kolvpumpar och används ofta i industriella miljöer.

3. Rullpump : En rullningspump har två spiralformade rullar, en fast och en kretsande. När den kretsande rullningen rör sig dras luft in och komprimeras. Rullpumpar är kända för sin tysta drift och effektivitet.

Inlopps- och urladdningsventiler

Inloppsventilen tillåter atmosfärisk luft att komma in i pumpen under insugningsslaget. Utsläppsventilen frigör å andra sidan tryckluften från pumpen in i lagringstanken eller till användpunkten.

Lagringstank

De flesta luftkompressorer har en lagringstank för att hålla tryckluften. Tanken hjälper till att upprätthålla ett konstant tryck och fungerar som en buffert mellan pumpen och applikationen. Det tillåter också kompressorn att cykla mindre ofta och förlänga livslängden.

Tryckomkopplare och regulator

Tryckomkopplaren styr driften av kompressorn baserat på trycket i lagringstanken. När trycket sjunker under en viss nivå slår omkopplaren på kompressorn. När trycket når den övre gränsen stänger det av kompressorn.

Tryckregulatorn styr å andra sidan luftkompressorns utgångstryck. Det låter dig justera trycket så att det passar behoven i din applikation.

Luftfilter och torktumlare

Luftfiltret tar bort smuts, damm och andra föroreningar från den inkommande luften innan det kommer in i kompressorn. Detta hjälper till att skydda de inre komponenterna och säkerställer renare tryckluft.

Lufttorkaren, som namnet antyder, tar bort fukt från tryckluften. Fukt kan orsaka korrosion och skada nedströms utrustning. Det finns olika typer av lufttorkar, såsom kyltorkar och torkmedel.

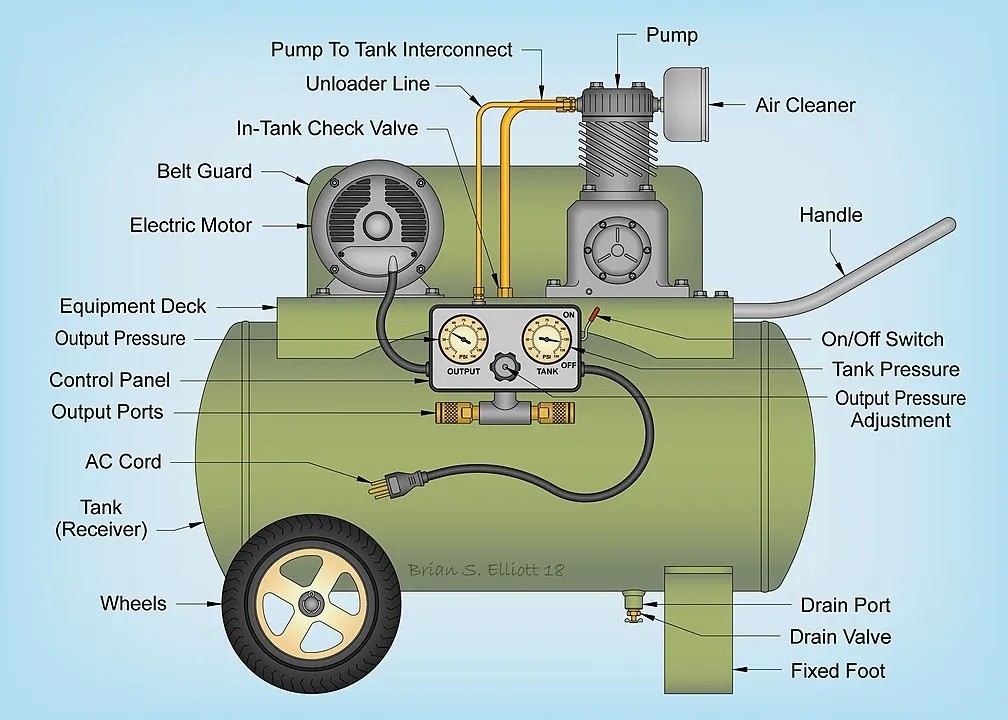

Bildtext: Nyckelkomponenter i en luftkompressor och deras placering.

Tabell: Nyckelkomponenter i en luftkompressor och deras funktioner.

Luftkompressor Power Ratings: PSI, CFM och SCFM

När du handlar efter en luftkompressor stöter du på olika kraftbetyg. PSI, CFM och SCFM är de vanligaste. Låt oss bryta ner dem och förstå deras betydelse.

Vad är PSI (pund per kvadrat tum)?

PSI är ett mått på kraften som appliceras på ett givet område. I samband med luftkompressorer indikerar det kompressorns tryckkapacitet. Ju högre PSI, desto mer tryck kan kompressorn generera.

Olika verktyg och applikationer kräver olika PSI -nivåer. Till exempel:

• Uppblåsningsdäck: 30-35 psi

• Powering Pneumatic Nailers: 70-90 PSI

• Driftsluftsövningar: 90-100 psi

• Running Air Sanders: 100-120 psi

Vad är CFM (kubikfot per minut)?

CFM mäter den luftvolym som en kompressor kan leverera på en minut. Det påverkar direkt luftflödet och bestämmer hur effektivt kompressorn kan driva dina verktyg.

Det är viktigt att notera skillnaden mellan CFM och SCFM. CFM är den faktiska volymen av luft som levereras, medan SCFM är luftvolymen justerad till standardförhållanden.

För att beräkna den nödvändiga CFM för dina verktyg, lägg till CFM -kraven för alla verktyg du planerar att använda samtidigt. Lägg sedan till en säkerhetsmarginal på cirka 30% för att redogöra för läckor eller ineffektivitet.

SCFM (standard kubikfot per minut)

SCFM är en industristandardmätning som faktorer i yttre förhållanden som temperatur och fuktighet. Det ger en mer exakt representation av kompressorns prestanda.

Tillverkare tillhandahåller ofta SCFM -betyg för sina kompressorer. Dessa betyg är baserade på standardförhållanden på 14,7 psia (atmosfärstryck), 68 ° F och 0% relativ fuktighet.

Temperatur och fuktighet kan påverka den faktiska CFM -utgången avsevärt. Högre temperaturer och fuktighetsnivåer minskar lufttätheten, vilket resulterar i lägre CFM. Omvänt ökar lägre temperaturer och fuktighetsnivåer lufttätheten, vilket leder till högre CFM.

Tabell: Påverkan av temperatur och luftfuktighet på CFM -utgången.

När du väljer en luftkompressor bör du tänka på SCFM -betyg för att säkerställa att den uppfyller dina krav under olika miljöförhållanden.

Tryckluftsapplikationer

Tryckluft är en mångsidig och oumbärlig resurs. Den hittar applikationer i olika branscher och vardagen.

Industriell användning

Tillverkning

I tillverkningsanläggningar driver tryckluft ett brett utbud av verktyg och utrustning. Från monteringslinjer till förpackningsmaskiner spelar det en avgörande roll för att hålla verksamheten smidigt.

Bilindustri

Bilindustrin förlitar sig starkt på tryckluft. Det används för att använda pneumatiska verktyg, spraymålning och till och med i fordonsupphängningssystem.

Mat- och dryckesindustri

Inom livsmedels- och dryckesindustrin hjälper tryckluft med förpackning, tappning och upprätthållande av en ren miljö. Det är emellertid viktigt att använda luftkompressorer för matkvalitet för att undvika förorening.

Läkemedelsindustri

Komprimerad luft är avgörande inom läkemedelsindustrin. Det används i produktion, förpackning och transport av mediciner. Strikta luftkvalitetsstandarder måste upprätthållas för att säkerställa produktsäkerhet.

Vardagliga applikationer

Blåsa däck

En av de vanligaste användningarna av tryckluft i vardagen är att blåsa upp däck. Från cyklar till bilar håller tryckluften våra fordon rullande.

Drivande pneumatiska verktyg

Pneumatiska verktyg, såsom nagelpistoler, lufthammare och spraypistoler, drivs av tryckluft. De används allmänt inom konstruktions-, träbearbetnings- och bilverkstäder.

HVAC -system

Komprimerad luft spelar en viktig roll i värme-, ventilations- och luftkonditioneringssystem (HVAC). Det används för att styra ventiler, spjäll och andra komponenter som reglerar luftflöde och temperatur.

Tandutrustning

I tandkliniker verktyg, verktyg för tryckluftskrafter som luftturbiner, sprutor och luftnötningsenheter. Det hjälper tandläkare att utföra procedurer med precision och effektivitet.

Tabell: Fördelar med tryckluft i olika applikationer.

Sammanfattning

Luftkompressorer omvandlar luft till trycksatt energi och driver olika verktyg och system. Att förstå deras grundläggande principer, som luftförskjutning och komprimering, hjälper till att använda dem effektivt. Regelbundet underhåll är avgörande för säkerhet och prestanda. När tekniken utvecklas blir kompressorer mer energieffektiva, tystare och smartare och erbjuder bättre kontroll och minskade kostnader. Att hålla dig informerad om denna utveckling säkerställer att du får ut det mesta av din luftkompressor nu och i framtiden.
