Dieses Produkt ist nicht mehr verfügbar

Hochausgangsbeton -Sprühmaschine nasser Spritzbeton -Roboter für Tunnelkonstruktion

Teilen an:

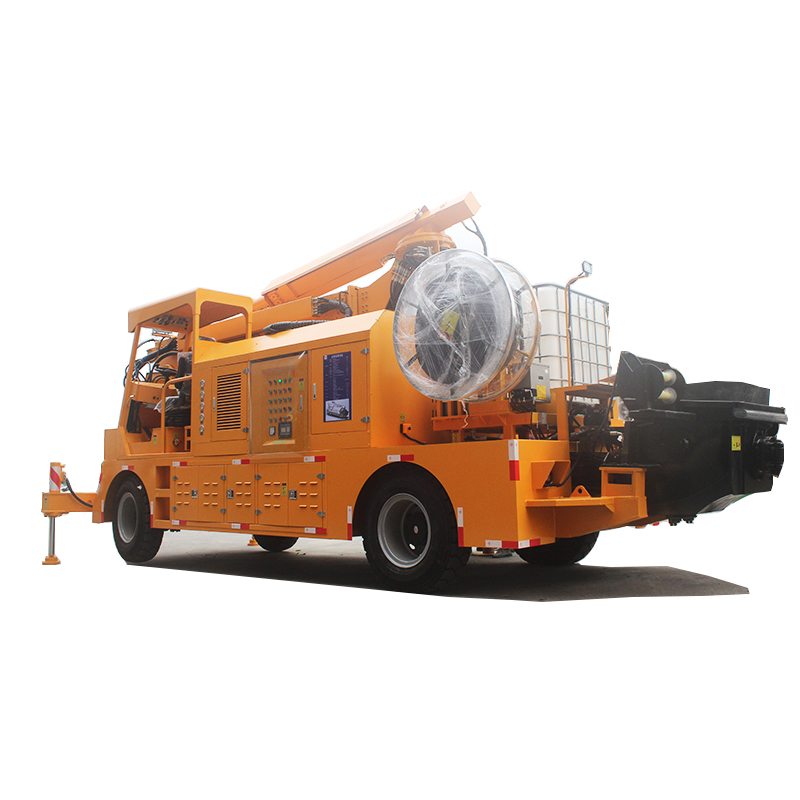

35m3/h hoher Ausgangsbeton -Sprühmaschine Roboter Nassrecktcrete Maschine für Tunnelkonstruktionen

AWT 3516N Mechanisierter Betonsprühmanipulator wurde speziell für das Sprühen von Betonprojekten unter schwierigen Bemühungen ausgelegt. Entwickelt, um automatisch nasse und trocken besprühte Betonkonstruktion durchzuführen. Diese Maschine ist sehr geeignet für die Stabilisierung oder Bergbau- und Tunnelkonstruktion, für die kleine Manipulatoren erforderlich sind. Die drahtlose Fernbedienung kann verwendet werden, um eine vollständige Mobilität und eine verbesserte Sicherheit zu gewährleisten, indem der Betreiber sich von neu ausgegrabenen Steinen und neu besprühtem Beton fernhält.

Verfügbarkeit:

Modell:
AWT 3516n
Marke:
Aivyter
Code:
8413400000

Produktbeschreibung

Nassbeton -Sprühmaschine Preis

Der AWT 3516N bietet eine überlegene Leistung und Präzision, um sicherzustellen, dass der Beton für ein fehlerfreies Finish reibungslos und gleichmäßig aufgetragen wird. Die fortschrittliche Technologie und sein innovatives Design machen es zu einer Top -Wahl für Auftragnehmer und Bauunternehmen, die ihre Schusscrete -Operationen rationalisieren möchten.

Unabhängig davon, ob Sie an einem Tunneling -Projekt, einem Bergbaubetrieb oder einer Infrastrukturentwicklung arbeiten, ist der AWT 3516N für die Arbeit mit Leichtigkeit ausgestattet. Die robusten Konstruktions- und benutzerfreundlichen Funktionen machen es zu einem wertvollen Vorteil auf jeder Arbeit.

Produktfunktionen:

Kostengünstig, zuverlässig und stabil.
Vorteile des Auslegers: Zweistufige Teleskop- und zweistufige Schließung, die während des Betriebs vollständig Sichtbarkeit bieten.
Ideal für: kleine Arbeitsbereiche an einzelnen und doppelten Seitenwänden, Bereichen mit großen Umkehrungsvolumina (ohne das Fahrzeug zu bewegen), zentrale Tiefengräben, Fundament-Gruben-Steigungsunterstützung, Zivilluftabwehrtunnelwände, horizontale Tunnel/geneigte Wellen und Portale des Reverse-Tunnels.
Hydraulische Steuerung: Elektrisches lastempfindliches proportionales Kontrollventil für einen präzisen und reibungslosen Betrieb mit einstellbarer Armgeschwindigkeit und drahtloser Fernbedienung.
Engineering Chassis: Allradantrieb, Allradlenkung, mit geneigten und achtwegsspazierfähigen Wanderfähigkeit für hervorragende Manövrierfähigkeit.
Verbessern Sie das Pumpensystem, verbessern Sie die Pipeline -Konfiguration, verringern Sie den Pumpendruck und erhöhen Sie die Kompatibilität mit unterschiedlichen Materialien.
Verwendung eines Dual-Fass-Designs von 1000 l+500-l-Beschleunigern, um die Anforderungen von großflächigen Sprühprojekten in einem einzigen Betrieb zu erfüllen.

Haupttechnische Parameter:

Chassis -System	Interne Verbrennungshydraulik-Drehmomentwandlerübertragung, Allradantrieb, Allradlenkung
Motor	Yunne Brand Output Power: 92 kW/2400 U/min
Übertragungssystem	Hydraulisches Übertragungssystem
Reisegeschwindigkeit	Niedriger Geschwindigkeitsgetriebe 0-5 km/h, Hochgeschwindigkeitsgetriebe 0-15 km/h
Kletterfähigkeit	40%(22 °)
Minimale Bodenfreiheit	400 mm
Federungswinkel	± 10 ° ermöglicht es dem Chassis, sich besser an ungleichmäßige Straßenoberflächen anzupassen
Lenkung	Hydraulische Allradlenkung mit diagonalen und acht Reisefunktionen
Minimaler Drehradius	Innerhalb von 3500 mm, außerhalb von 7300 mm
Gewicht	17t
Gesamtdimension	8970x2500x3500mm (LXWXH)

Betontransferpumpe	AWT-SPJ30 Hydraulisch angetriebener Kolbenbetonpump
Pumpentransferkapazität	35m3/h, 4-35m3, einstellbar
Maximaler Ausgangsdruck	8mpa
Gesamtgröße	16mm

Elektro-Hydraulik-Stromverpackungen
Elektromotoren	55 kW/1480 U/min; Schutznote: IP54
Hydraulikpumpen	Das neueste optimierte Pumpensystem, eine stabile und zuverlässige Leistung. Hauptpumpen und Ventile übernehmen eine internationale und inländische berühmte Marke.

Sprühbeton -Roboterarm	Der zweistufige teleskopische und zweistufige rotierende Sprüharm wird vollständig hydraulisch kontrolliert und der kleine Arm ist gefaltet, sodass kein blinder Fleck in Betrieb ist. Es kann sowohl von der kabelgebundenen als auch von der drahtlosen Fernbedienung betrieben werden, und die Geschwindigkeit jeder Bewegung des Arms kann mit einer stufenlosen Geschwindigkeitsregulierung eingestellt werden.
Maximale Spritzbetonhöhe	16m
Maximale Spritzbetonbreite	30 m
Die am weitesten verlockende Entfernung	15 m (vorne)
Mindesthöhe	4m
Maximale Tiefe der Spritzbeton	8m (unterhalb der Parkfläche)
Pitchwinkel des kleinen Booms	-90 ° ~ +90 °
Pitchwinkel des großen Booms	-30 ° ~ +65 °
Zweistufiges Teleskoping	Zweistufiger Teleskopboom
Große Armrotation	270 Slwing
Kleine Armrotation	360 ° Schwingen, große und kleine Arme können um 0 ° veraltet werden.

Doppelgeschwindigkeitskoagulansfass	1000l+500 l

Kabelrollen
Hydraulisch motorgetriebener Rückspulen	Kabelspezifikation 3x35+1*16

Beschleunigung der Koagulanztransferpumpe	Hydraulikmotorantrieb, Elektrohydraulikproportionalkontrolle
Ausgangskapazität	30-1000l/h
Kontrolle	Realisierung der Fernbedienung und Human-Maschinen-Schnittstelle (Anzeige) können den spezifischen Fluss steuern

Spritzbeton -Rohrleitungen und Zubehör
Betonpumpenauslassscharniertrohr, DN125-100 Reduzierer und DN90-Abgaberohr, additive und komprimierte Lufteinspritzvorrichtung und Durchflusswechsler usw.

(Optional)
Hochdruckreinigungssystem, Umkehrkamera, Selbstsaugpumpe für Beschleuniger
(1) Hochdruckreinigungssystem: Hochdruckwasserpumpe vom Typ Kolben, Hydraulikmotorantrieb, Reinigungsschlauch und Wasserpistole
(2) Umkehrkamera.
(3) Selbstsaugpumpe für Beschleuniger
