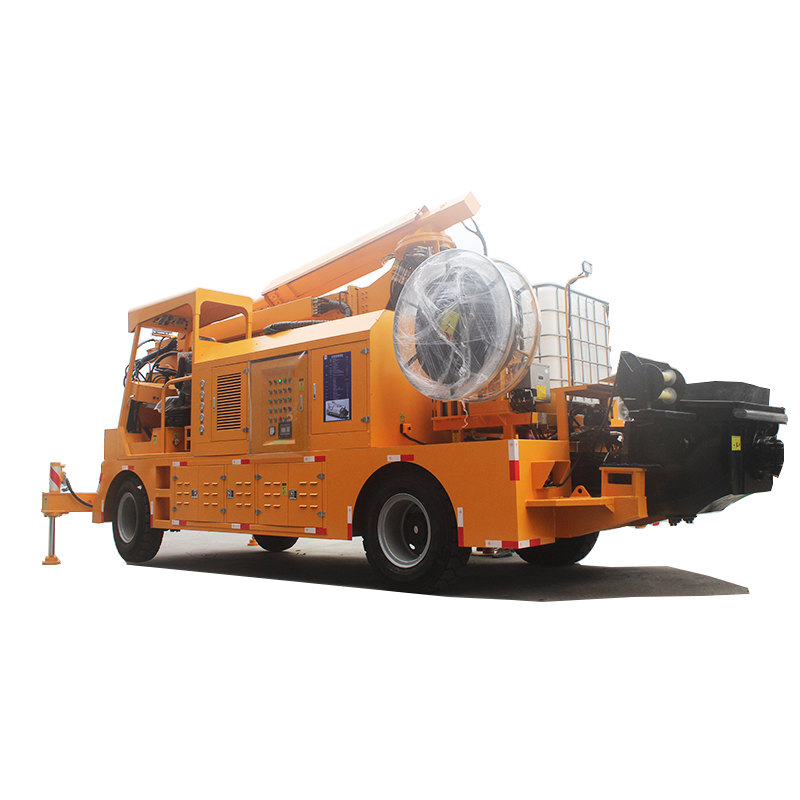

35m3/h เครื่องพ่นคอนกรีตที่มีผลผลิตสูงหุ่นยนต์หุ่นยนต์ช็อตช็อตเปียกสำหรับการก่อสร้างอุโมงค์

AWT 3516N เครื่องพ่นคอนกรีตเครื่องจักรกลการพ่นคอนกรีตได้รับการออกแบบมาเป็นพิเศษสำหรับการฉีดพ่นโครงการคอนกรีตภายใต้สภาวะการก่อสร้างที่ยากลำบาก ออกแบบมาเพื่อดำเนินการก่อสร้างคอนกรีตที่เปียกและแห้งโดยอัตโนมัติ เครื่องนี้เหมาะมากสำหรับการรักษาเสถียรภาพความลาดชันหรือการขุดและการก่อสร้างอุโมงค์ที่ต้องใช้ตัวควบคุมขนาดเล็ก การควบคุมระยะไกลไร้สายสามารถใช้เพื่อให้การเคลื่อนย้ายที่สมบูรณ์และปรับปรุงความปลอดภัยโดยอนุญาตให้ผู้ให้บริการอยู่ห่างจากหินที่ขุดใหม่และคอนกรีตที่เพิ่งฉีดพ่นใหม่

ความพร้อม:

แบบอย่าง:
AWT 3516N
ยี่ห้อ:
ผู้ที่มีความสุข
รหัส:
8413400000

คำอธิบายผลิตภัณฑ์

ราคาเครื่องสเปรย์คอนกรีตเปียก

AWT 3516N นำเสนอประสิทธิภาพและความแม่นยำที่เหนือกว่าเพื่อให้มั่นใจว่าคอนกรีตจะถูกนำไปใช้อย่างราบรื่นและสม่ำเสมอสำหรับการตกแต่งที่ไร้ที่ติ เทคโนโลยีขั้นสูงและการออกแบบที่เป็นนวัตกรรมทำให้เป็นตัวเลือกอันดับต้น ๆ สำหรับผู้รับเหมาและ บริษัท ก่อสร้างที่ต้องการปรับปรุงการดำเนินงาน Shotcrete ของพวกเขา

ไม่ว่าคุณจะกำลังทำงานในโครงการอุโมงค์การทำเหมืองหรือการพัฒนาโครงสร้างพื้นฐาน AWT 3516N พร้อมที่จะจัดการงานได้อย่างง่ายดาย การก่อสร้างที่แข็งแกร่งและคุณสมบัติที่ใช้งานง่ายทำให้เป็นสินทรัพย์ที่มีค่าสำหรับสถานที่ทำงานใด ๆ

คุณสมบัติของผลิตภัณฑ์:

คุ้มค่าเชื่อถือได้และมีเสถียรภาพ
ข้อดีของ Boom: การเล่นกล้องโทรทรรศน์แบบสองขั้นตอนและสองขั้นตอนทำให้การมองเห็นอย่างเต็มที่ในระหว่างการดำเนินการ
เหมาะสำหรับ: พื้นที่ทำงานขนาดเล็กบนผนังด้านข้างเดียวและสองข้างพื้นที่ที่มีปริมาตรคว่ำขนาดใหญ่ (โดยไม่จำเป็นต้องเคลื่อนย้ายยานพาหนะ), คูน้ำกลางกลาง, การสนับสนุนความลาดชันของหลุมฐานราก, ผนังอุโมงค์ป้องกันอากาศพลเรือน, อุโมงค์แนวนอน/เพลาเอียงและพอร์ทัลอุโมงค์ย้อนกลับ
การควบคุมไฮดรอลิก: วาล์วควบคุมแบบหลายทางที่ไวต่อการโหลดไฟฟ้าเพื่อการทำงานที่แม่นยำและราบรื่นด้วยความเร็วแขนที่ปรับได้และการควบคุมระยะไกลไร้สาย
แชสซีวิศวกรรม: ไดรฟ์สี่ล้อ, พวงมาลัยสี่ล้อ, มีความสามารถในการเดินและแปดทางสำหรับความคล่องแคล่วที่ยอดเยี่ยม
ปรับปรุงระบบสูบน้ำเพิ่มการกำหนดค่าไปป์ไลน์ลดแรงดันปั๊มและเพิ่มความเข้ากันได้กับวัสดุที่แตกต่างกัน
ใช้การออกแบบสองบาร์เรลคู่ของตัวเร่งความเร็ว 1000L+500L เพื่อตอบสนองความต้องการของโครงการฉีดพ่นขนาดใหญ่ในการดำเนินการเดียว

พารามิเตอร์หลักทางเทคนิค:

ระบบแชสซี	การติดตั้งเครื่องแปลงแรงบิดภายในไฮดรอลิกภายใน, ขับเคลื่อนสี่ล้อ, พวงมาลัยสี่ล้อ
เครื่องยนต์	กำลังเอาท์พุทแบรนด์ Yunne: 92kW/2400 รอบต่อนาที
ระบบส่งกำลัง	ระบบส่งกำลังไฮดรอลิก
ความเร็วในการเดินทาง	เกียร์ความเร็วต่ำ 0-5km/h, เกียร์ความเร็วสูง 0-15km/h
ความสามารถในการปีนเขา	40%(22 °)
การกวาดล้างพื้นดินขั้นต่ำ	400 มม.
มุมสวิง	± 10 °ช่วยให้แชสซีปรับตัวได้ดีขึ้นกับพื้นผิวถนนที่ไม่สม่ำเสมอ
การพวงมาลัย	พวงมาลัยสี่ล้อไฮดรอลิกที่มีแนวทแยงและรูปแบบแปดฟังก์ชั่นการเดินทาง
รัศมีการเลี้ยวขั้นต่ำ	ภายใน 3500 มม. ด้านนอก 7300 มม.
น้ำหนัก	17T
มิติโดยรวม	8970x2500x3500mm (LXWXH)

ปั๊มถ่ายโอนคอนกรีต	AWT-SPJ30 ปั๊มคอนกรีตลูกสูบที่ขับเคลื่อนด้วยไฮดรอลิก
ความสามารถในการถ่ายโอนปั๊ม	35m3/h, 4-35m3, ปรับได้
แรงดันการลำเลียงสูงสุด	8MPA
ขนาดรวม	16 มม.

แพ็คพลังงานไฟฟ้าไฮดรอลิก
มอเตอร์ไฟฟ้า	55kW/1480rpm; เกรดป้องกัน: IP54
ปั๊มไฮดรอลิก	ระบบสูบน้ำที่ดีที่สุดล่าสุดประสิทธิภาพที่มั่นคงและเชื่อถือได้ ปั๊มและวาล์วหลักใช้แบรนด์ที่มีชื่อเสียงระดับนานาชาติและระดับประเทศ

แขนหุ่นยนต์ shotcrete	แขนพ่นแบบหมุนรอบสองขั้นตอนและแขนหมุนสองขั้นตอนนั้นถูกควบคุมด้วยไฮดรอลิกอย่างเต็มที่และแขนขนาดเล็กถูกพับดังนั้นจึงไม่มีจุดตาบอดในการทำงาน มันสามารถดำเนินการได้โดยการควบคุมระยะไกลแบบใช้สายและไร้สายและความเร็วของการเคลื่อนไหวของแขนแต่ละอันสามารถปรับได้ด้วยการควบคุมความเร็วแบบสเตจ
ความสูง shotcrete สูงสุด	16m
ความกว้างของ shotcrete สูงสุด	30m
ระยะทาง shotcrete ที่ไกลที่สุด	15m (ด้านหน้า)
ความสูงของอุโมงค์ shotcrete ขั้นต่ำ	4m
ความลึกของ shotcrete สูงสุด	8M (ใต้พื้นผิวที่จอดรถ)
มุมพิทช์ของบูมเล็ก ๆ	-90 ° ~ +90 °
มุมพิทช์ของบูมขนาดใหญ่	-30 ° ~ +65 °
การสำรวจสองขั้นตอน	บูมสองขั้นตอน
การหมุนแขนขนาดใหญ่	270 SLEWING
การหมุนแขนขนาดเล็ก	360 °สวิงแขนขนาดใหญ่และขนาดเล็กสามารถพับได้ 0 °

บาร์เรล coagulant สองความเร็ว	1,000L+500L

รีลสายเคเบิล
การหมุนเวียนเครื่องยนต์ไฮดรอลิกขับเคลื่อน	ข้อมูลจำเพาะสายเคเบิล 3x35+1*16

ปั๊มถ่ายโอน coagulant เร่งความเร็ว	ไดรฟ์มอเตอร์ไฮดรอลิก, การควบคุมสัดส่วนไฟฟ้าไฮดรอลิก
ความสามารถในการส่งออก	30-1000L/H
ควบคุม	การตระหนักถึงการควบคุมระยะไกลและอินเทอร์เฟซเครื่องจักรของมนุษย์ (จอแสดงผล) ทั้งคู่สามารถควบคุมการไหลที่เฉพาะเจาะจงได้

ท่อยิงและอุปกรณ์เสริม
ท่อบานพับเต้าเสียบปั๊มคอนกรีต, DN125-100 ตัวลดและท่อส่งมอบ DN90, อุปกรณ์ฉีดและอัดอากาศแบบบีบอัดและตัวเปลี่ยนการไหล ฯลฯ

(ไม่จำเป็น)
ระบบทำความสะอาดแรงดันสูงกล้องย้อนกลับปั๊มดูดด้วยตนเองสำหรับตัวเร่งความเร็ว
(1) ระบบทำความสะอาดแรงดันสูง: ปั๊มน้ำแรงดันสูงชนิดแรงดันไฟฟ้ามอเตอร์ไฮดรอลิกพร้อมท่อทำความสะอาดและปืนน้ำ
(2) การย้อนกลับกล้อง
(3) ปั๊มดูดด้วยตนเองสำหรับตัวเร่งความเร็ว
