ACFM di un compressore d'aria: piedi cubi reali al minuto

I piedi cubi effettivi al minuto (ACFM) sono un'unità di misurazione per la portata volumetrica dell'aria o del gas in condizioni operative effettive , inclusi gli effetti di pressione, temperatura e umidità.

A differenza delle portate teoriche o standard (come SCFM o CFM), ACFM riflette le condizioni di flusso reale ed è fondamentale per una valutazione accurata delle prestazioni in vari settori.

Questo blog esplora la definizione di ACFM, i principali fattori che influenzano la pressione, la temperatura e l'umidità, la sua importanza in settori come HVAC e generazione di energia e suggerimenti per misurazione e ottimizzazione accurate.

Cos'è ACFM

ACFM quantifica la quantità di gas o aria che scorre attraverso un sistema al minuto, in base a:

• Pressione effettiva : la pressione operativa reale del sistema (compresa la pressione atmosferica e di calibro).

• Temperatura effettiva : la temperatura corrente del gas o dell'aria durante il funzionamento.

• Umidità effettiva : il contenuto di umidità dell'aria, che influisce sulla sua densità e caratteristiche di flusso.

Perché ACFM è importante

1. Valutazione accurata delle prestazioni :
   ACFM è essenziale per valutare le prestazioni del mondo reale di compressori, soffiatori o sistemi HVAC. Tiene conto delle variabili operative che incidono significativamente sul comportamento del sistema, fornendo approfondimenti più significativi di SCFM o CFM.

2. Ottimizzazione del processo industriale :
   l'uso di ACFM garantisce che le apparecchiature siano dimensionate e calibrate correttamente per soddisfare le esigenze specifiche del sistema, migliorando l'affidabilità e l'efficienza.

3. Efficienza energetica :
   la comprensione delle portate effettive aiuta a evitare il sovradimenti o la sottoperformance, riducendo i costi energetici e migliorando la sostenibilità.

Cosa influirà su ACFM?

1. Pressione operativa

• Pressione assoluta : ACFM cambia con la pressione operativa del sistema, che è la somma della pressione del calibro e della pressione atmosferica.

• A pressioni più elevate, le molecole di gas vengono compresse, riducendo il volume (ACFM inferiore per la stessa massa di gas).

• A pressioni più basse, il gas si espande, aumentando l'ACFM.

• Dropmi : qualsiasi calo di pressione causata dalle restrizioni nel sistema (ad es. Filtri, valvole o tubazioni) aumenterà il requisito ACFM per mantenere il flusso in condizioni a valle.

2. Temperatura di funzionamento

• Il volume del gas si espande con l'aumentare della temperatura e dei contratti con la temperatura decrescente, colpendo direttamente l'ACFM.

• Temperature più elevate : causare un'espansione del gas, portando a un ACFM più elevato.

• Temperature più basse : comprimere il gas, con conseguente ACFM inferiore.

• Fonti di calore : apparecchiature come i compressori possono aggiungere calore al sistema, influendo sulla portata.

3. Umidità e contenuto di umidità

• Aria umida : contiene vapore acqueo, che è meno denso dell'aria secca. All'aumentare dell'umidità, la densità complessiva dell'aria diminuisce, causando un aumento dell'ACFM per lo stesso flusso di massa.

• Aria secca : più densa dell'aria umida, quindi l'ACFM sarà più basso.

• L'impatto è particolarmente significativo nelle applicazioni che coinvolgono grandi variazioni di temperatura o ambienti umidi.

4. Altitudine

• Pressione atmosferica : diminuisce con l'altitudine, riducendo la densità dell'aria o del gas.

• Ad altitudini più elevate, l'ACFM è più elevato perché il gas si espande di più a causa della pressione atmosferica inferiore.

• A livello del mare, la pressione atmosferica è maggiore, con conseguente ACFM inferiore.

5. Tipo di gas o composizione di miscela

• Diversi gas hanno pesi e densità molecolari diversi, che influenzano le loro caratteristiche di compressibilità e espansione.

• Ad esempio, l'elio si espande in modo più significativo dell'aria in condizioni simili, portando a un ACFM più elevato.

6. Resistenza al flusso nel sistema

• Componenti come filtri, valvole, curve o corse di tubazioni lunghe introducono perdite di pressione, che possono influire sulla pressione operativa e influiscono indirettamente sull'ACFM.

• Filtri intasati o sporcizia : aumentare la resistenza, richiedendo ACFM più elevato per ottenere lo stesso output.

7. Effetti di compressibilità

• Per i sistemi ad alta pressione, la compressibilità del gas (quanto si discosta dal comportamento del gas ideale) diventa un fattore significativo. I gas reali possono richiedere ulteriori correzioni per determinare accuratamente ACFM.

8. Caratteristiche dell'attrezzatura

• Efficienza del compressore o del soffiatore : influisce su quanto l'attrezzatura può comprimere o spostare il gas in condizioni reali.

• Aggiunta di calore da parte dei compressori : i compressori possono aumentare la temperatura del gas, causando l'espansione e il gas di gas.

9. Perdite nel sistema

• Le perdite causano ulteriori requisiti di flusso per mantenere l'uscita desiderata a valle, aumentando l'ACFM necessario.

10. Condizioni ambientali ambientali

• I cambiamenti stagionali e geografici di temperatura, pressione e umidità possono influenzare l'ACFM.

• Ad esempio, un sistema progettato per le condizioni invernali potrebbe vedere un ACFM diverso in estate a causa di temperature ambiente e umidità più elevate.

Riepilogo dell'influenza dei fattori Impatto

del fattore	su ACFM
Pressione operativa	Una pressione più elevata riduce l'ACFM; La pressione inferiore aumenta ACFM.
Temperatura operativa	La temperatura più elevata aumenta ACFM; La temperatura inferiore diminuisce ACFM.
Umidità	L'umidità più elevata aumenta l'ACFM a causa della ridotta densità dell'aria.
Altitudine	Un'altitudine più elevata aumenta l'ACFM a causa della minore pressione atmosferica.
Tipo di gas	I gas più leggeri (ad es. Elio) hanno ACFM più elevato rispetto ai gas più pesanti (ad es. Argon) in condizioni simili.
Resistenza al flusso	L'aumento della resistenza (ad es. Filtri sporchi) aumenta il requisito ACFM per mantenere il flusso.
Compressibilità	Il comportamento del gas non ideale ad alte pressioni può influenzare i calcoli ACFM.
Efficienza dell'attrezzatura	Le apparecchiature meno efficienti possono richiedere un ACFM più elevato per compensare le perdite.
Perdite	Le perdite aumentano l'ACFM richiesto per mantenere il flusso desiderato a valle.
Condizioni ambientali	Variazioni stagionali o geografiche di temperatura, pressione e umidità Impatto ACFM.

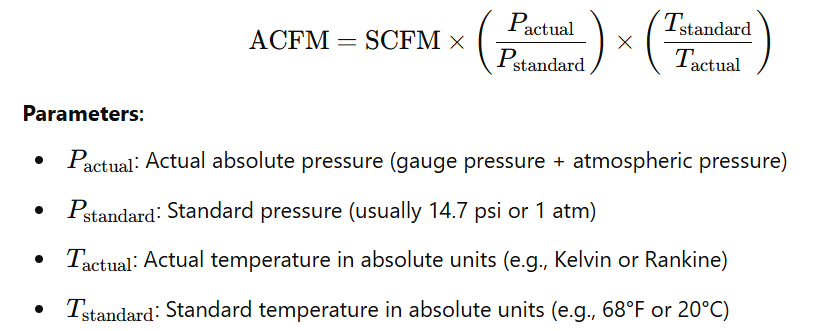

Come calcolare ACFM

La formula per la conversione di SCFM (portata in condizioni standard) in ACFM è:

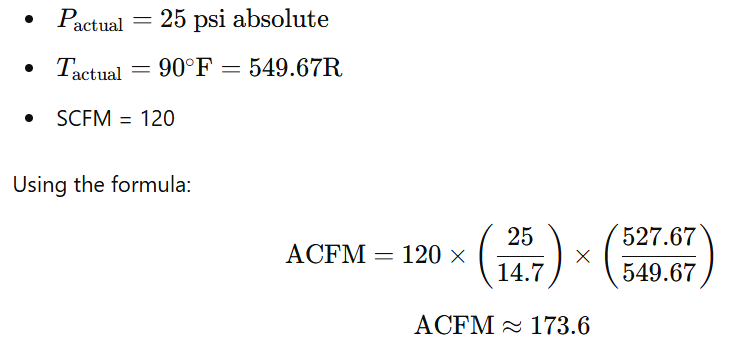

Esempio di case study

Un compressore di gas viene valutato per una piattaforma offshore in cui:

Ciò indica che il compressore deve gestire una portata di circa 173,6 ACFM nelle condizioni effettive della piattaforma, significativamente superiore alla sua valutazione SCFM dovuta all'elevata pressione.

Applicazioni di ACFM nelle industrie

1. Sistemi d'aria compressi :

ACFM è ampiamente utilizzato per valutare e ottimizzare le prestazioni del compressore. Garantisce:

• Il compressore può soddisfare la domanda effettiva in diverse condizioni ambientali.

• Evitamento dei rifiuti di energia dovuti a dimensionamento e sovra -design del sistema errati.

2. HVAC (riscaldamento, ventilazione e aria condizionata) :

Nei sistemi HVAC, ACFM aiuta in:

• Valutazione del flusso d'aria per mantenere la qualità dell'aria interna e la regolazione della temperatura.

• Garantire adeguati dimensioni delle attrezzature per i sistemi di ventilazione in edifici commerciali e industriali.

3. Elaborazione chimica :

Nelle piante chimiche, ACFM è fondamentale per:

• Monitoraggio dei flussi di gas nei reattori o nei separatori per mantenere la stabilità del processo.

• Garantire un corretto trasporto di materiali in condotte, in particolare per i gas con proprietà sensibili alla temperatura.

4. Industria petrolifera e del gas :

ACFM è essenziale per la gestione dei flussi di gas nei sistemi di estrazione, trasporto e lavorazione:

• Garantire che compressori e soffiatori funzionino efficacemente in condizioni di campo fluttuanti.

• Monitoraggio delle condotte del gas naturale in cui le variazioni di pressione e temperatura influenzano le portate.

5. Generazione di energia :

Nelle centrali elettriche, ACFM è usato per:

• Controllo delle miscele di aria e carburante nei sistemi di combustione per un'efficienza ottimale.

• Garantire un flusso d'aria adeguato nei sistemi di raffreddamento o in assunzioni di turbine.

6. Monitoraggio ambientale e controllo dell'inquinamento :

ACFM viene utilizzato nei sistemi di controllo dell'inquinamento atmosferico per:

• Misurare le portate dei gas di scarico in lavaggio, filtri o pile.

• Garantire la conformità alle normative ambientali quantificando accuratamente le emissioni.

Il confronto con SCFM e CFM

dell'unità di portata	la definizione	considera le condizioni operative?	Applicazione
ACFM	Portata reale sotto la pressione, la temperatura e l'umidità di corrente	SÌ	Ottimizzazione del sistema, test delle apparecchiature industriali
SCFM	Portata standard in condizioni fisse (14,7 psi, 68 ° F, 0% di RH)	NO	Selezione delle attrezzature e calcoli teorici
CFM	Piedi cubi generali al minuto, spesso ambigui sulle condizioni	Non sempre	Uso generale in contesti non critici

Suggerimenti per misurazione accurata e ottimizzazione di ACFM

1. Usa strumenti precisi

• Perché è importante : una misurazione accurata di ACFM dipende da dati affidabili per pressione, temperatura e portata. Gli strumenti difettosi o non calibrati possono portare a errori significativi nei calcoli.

• Come implementare :

• Utilizzare misuratori di flusso di alta qualità (ad es. Massa termica o misuratori di pressione differenziale) progettati per il tipo di gas e le condizioni di flusso nel sistema.

• Calibrare regolarmente questi strumenti per garantire la loro precisione. I programmi di calibrazione dovrebbero allinearsi con gli standard del settore o le raccomandazioni del produttore.

2. Ritenere le condizioni effettive

• Perché è importante : ACFM è altamente sensibile ai cambiamenti di pressione, temperatura e umidità. La mancata tenuta di queste condizioni produrrà misurazioni del flusso imprecise.

• Come implementare :

• Misurare la pressione operativa (assoluta, compresa la pressione atmosferica e calibro), temperatura e umidità nel punto di flusso.

• Evita di fare affidamento su condizioni ambientali generalizzate, poiché possono variare in modo significativo dalle condizioni effettive.

3. Manutenzione regolare

• Perché è importante : filtri sporchi, tubi intasati e componenti logori introducono resistenza nel sistema, causando gocce di pressione che possono distorcere le misurazioni ACFM.

• Come implementare :

• Sviluppare un programma di manutenzione preventivo per ispezionare e pulire i componenti critici come filtri, valvole e compressori.

• Identificare e fissare prontamente le perdite per evitare aumenti non necessari dei requisiti di flusso.

4. Ottimizza la progettazione del sistema

• Perché è importante : la scarsa progettazione del sistema, come tubazioni sottodimensionate o curve eccessive, crea una resistenza che influisce sulle portate e sull'efficienza, che richiedono ACFM più elevato per ottenere la stessa produzione.

• Come implementare :

• Utilizzare tubi di dimensioni adeguate per ridurre al minimo le perdite di pressione.

• Ridurre curve o raccordi inutili nelle tubazioni per garantire un flusso regolare.

• Prendi in considerazione l'installazione di piastre di flusso in cui il flusso turbolento influisce sulla precisione di misurazione.

5. Monitorare le condizioni ambientali

• Perché è importante : le variazioni stagionali e geografiche di temperatura e umidità influenzano significativamente l'ACFM. Ad esempio, le temperature più fredde o le condizioni più secche causano aria più densa, che colpisce la portata.

• Come implementare :

• Installare i sensori per misurare continuamente la temperatura e l'umidità ambiente.

• Regolare le impostazioni delle apparecchiature o ricalcola ACFM in base agli attuali dati ambientali, in particolare per i sistemi esterni.

6. Operatori del treno

• Perché è importante : anche con sistemi avanzati, l'errore umano può influire sulla precisione di ACFM. Gli operatori devono comprendere in che modo le condizioni del sistema e le impostazioni delle apparecchiature influiscono sulle portate.

• Come implementare :

• Fornire formazione su come misurare e interpretare le letture ACFM.

• Insegna agli operatori come riconoscere e affrontare questioni comuni, come perdite di sistema, fluttuazioni di pressione o sensori difettosi.

• Incoraggiare il monitoraggio proattivo delle condizioni del sistema per catturare presto discrepanze.

Conclusione

ACFM è una metrica indispensabile per la misurazione della portata del mondo reale, che offre precisione e praticità in una vasta gamma di settori. La sua capacità di tenere conto delle condizioni operative effettive rende superiori a SCFM e CFM in applicazioni che richiedono analisi accurate del flusso, ottimizzazione del sistema ed efficienza energetica.
