Come calcolare il punto di rugiada: formula e grafico a punti di rugiada

Cosa succede quando l'aria si raffredda e l'umidità inizia a formarsi? È qui che entra in gioco il punto di rugiada ! Comprendere il punto di rugiada e utilizzare un grafico a punti di rugiada è essenziale per controllare l'umidità in sistemi come i compressori d'aria. Garantisce che l'attrezzatura si svolga senza intoppi, impedisce la corrosione e migliora la qualità del prodotto.

Cos'è Dew Point?

Il punto di rugiada è la temperatura alla quale l'aria diventa satura di umidità, causando il condensato vapore acqueo in liquido. È un parametro critico in molti contesti industriali e ambientali, in particolare nei sistemi di compressore d'aria , in cui è strettamente monitorato per garantire prestazioni ottimali e prevenire i problemi causati dall'umidità in eccesso.

Importanza del punto di rugiada nei sistemi del compressore d'aria

Nei sistemi di compressore d'aria, l'aria compressa viene spesso utilizzata nei processi di produzione, strumenti pneumatici e altre applicazioni che richiedono aria secca. Tuttavia, man mano che l'aria viene compressa, il suo contenuto di umidità diventa più concentrato, portando potenzialmente alla condensa. Gestire il punto di rugiada è cruciale per diversi motivi:

1. Prevenire danni alle attrezzature

• L'acqua condensata può causare corrosione nelle condutture e danno attrezzature sensibili, tra cui valvole e attuatori.

• L'umidità accumulata negli strumenti può ridurre la durata e le prestazioni.

2. Garantire la qualità del prodotto

• Molti processi industriali, come la pittura o i prodotti farmaceutici, richiedono aria estremamente secca. Punti di rugiada elevati possono portare a difetti, come bolle in rivestimenti o contaminazione nei prodotti medici.

3. Evitare il congelamento in ambienti freddi

• Nei sistemi esposti a basse temperature, l'umidità può congelare se il punto di rugiada non è adeguatamente controllato, portando a blocchi in condotte.

4. Ridurre i costi di manutenzione

• Il controllo del punto di rugiada riduce al minimo la necessità di frequenti manutenzioni e riparazioni causate da problemi indotti dall'umidità.

Come il punto di rugiada è controllato nei compressori dell'aria

Per mantenere un punto di rugiada specifico, i sistemi di compressore d'aria impiegano vari metodi e attrezzature:

1. Essiccatori

• Essiccatori refrigerati : adatto per raggiungere un punto di rugiada tra 2 ° C e 7 ° C. Comune in applicazioni per scopi generali.

• Essiccatori essiccanti : utilizzati per raggiungere punti di rugiada più bassi (a partire da -70 ° C), essenziali per i processi che richiedono aria estremamente secca.

2. Separatori di umidità

• Installato per rimuovere l'acqua liquida dall'aria compressa prima che raggiunga le apparecchiature a valle.

3. Sistemi di filtrazione

• I filtri rimuovono particelle di umidità fine e olio, asciugando ulteriormente l'aria.

4. Monitor di rugiada

• I sensori misurano e visualizzano continuamente il punto di rugiada, consentendo le regolazioni in tempo reale.

Come calcolare il punto di rugiada

1. Misurare l'umidità e la temperatura relative

• Umidità relativa (RH) : misurare la percentuale di vapore acqueo nell'aria rispetto alla quantità massima che l'aria può contenere a una data temperatura.

• Temperatura (t) : misurare la temperatura dell'aria in gradi Celsius (° C) o Fahrenheit (° F).

2. Utilizzare un calcolatore o una formula del punto di rugiada

Ci sono due approcci comuni:

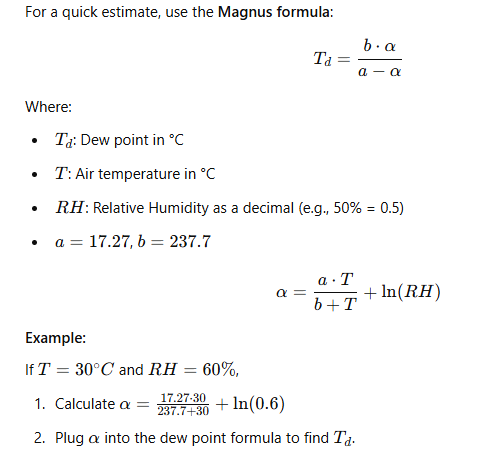

A. Formula di approssimazione del punto di rugiada

Ecco una tabella che mostra le temperature calcolate del punto di rugiada (° C) per le temperature dell'aria che vanno da -20 ° C a 30 ° C e livelli di umidità relativa dal 30% al 90%.

Allo stesso modo, possiamo cacolare il punto di rugiada quando la temperatura viene misurata da Fahrenheit.

Here is the dew point chart for temperatures ranging from 20°F to 120°F (in 10°F increments) and relative humidity levels from 30% to 90% (in 5% increments):

B. Usa un grafico psicrometrico

1. Individuare la temperatura del bulbo secco (temperatura ambiente) sull'asse orizzontale.

2. Trova la curva di umidità relativa che corrisponda all'RH misurato. 3. Abbassa per trovare la temperatura del punto di rugiada.

3. Regola per le condizioni dell'aria compressa

In un sistema di compressore d'aria, l'aria viene compressa, aumentando il punto di rugiada a causa della pressione più elevata. Usa la formula:

Dov'è l'aumento del punto di rugiada a causa della compressione, spesso fornito nelle specifiche del sistema.

4. Utilizzare i sensori del punto di rugiada (opzionale)

I sistemi avanzati spesso includono un sensore di punti di rugiada o un igrometro che misura il punto di rugiada direttamente in condizioni di pressione specifiche.

5. Correzione per variabili specifiche del sistema

• Se il sistema include un essiccatore, il punto di rugiada sarà più basso.

• Utilizzare il punto di rugiada corretto in base al tipo di asciugatrice:

• Essiccatore refrigerato : il punto di rugiada è generalmente 2 ° C - 10 ° C (35 ° F -50 ° F).

• Essiccatore essiccante : il punto di rugiada può essere a -40 ° C (-40 ° F).

Seguendo questi passaggi o utilizzando i calcolatori online, è possibile calcolare o stimare il punto di rugiada nel sistema del compressore d'aria per un funzionamento efficiente e una corretta manutenzione.
