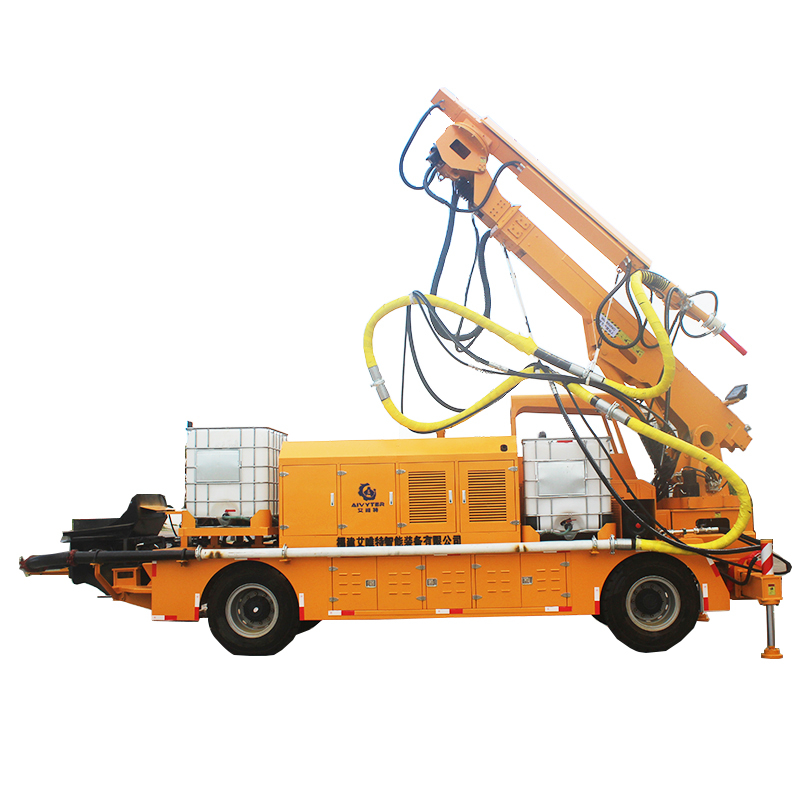

AWT 4016N betónový striekajúci stroj na tunel

AWT 4016N Mechanizovaný betónový striekajúci manipulátor je špeciálne navrhnutý na rozprašovanie betónových projektov za zložitých stavebných podmienok. Navrhnuté tak, aby automaticky vykonávali mokré a suché striekané betónové konštrukcie. Tento stroj je veľmi vhodný na stabilizáciu sklonu alebo ťažbu a konštrukciu tunela, ktoré vyžadujú malé manipulátory. Bezdrôtové diaľkové ovládanie sa môže použiť na zabezpečenie úplnej mobility a zlepšenej bezpečnosti tým, že umožní operátorovi zostať ďalej od novo vykopaných hornín a novo nastriekaného betónu.

Dostupnosť:

Množstvo:



Pýtať sa Pridať do koša

Model:
Awt 4016n
Značka:
avivyter
Kód:
8413400000

Opis produktu

cena mokrého betónu

AWT 3516N ponúka vynikajúci výkon a presnosť a zabezpečuje, aby sa betón nanáša hladko a rovnomerne na bezchybný povrch. Vďaka svojej pokročilej technológii a inovatívnym dizajnom z neho robí najlepšiu voľbu pre dodávateľov a stavebné spoločnosti, ktoré chcú zefektívniť svoje betónové operácie.

Či už pracujete na tunelovom projekte, banskej prevádzke alebo vývoji infraštruktúry, AWT 3516N je vybavená na ľahkú zvládnutie práce. Jeho robustná konštrukcia a užívateľsky prívetivé funkcie z neho robia cenný prínos na akomkoľvek pracovisku.

Hlavné vlastnosti

Nákladovo efektívne, stabilné a spoľahlivé
Advanced Boom Design: Dvojstupňové teleskopické a svozpenie, žiadne slepé škvrny, vhodné pre rôzne pracovné povrchy
Hydraulické riadenie: Proporcionálny ventil citlivý na zaťaženie, plynulá a presná prevádzka, bezdrôtové diaľkové ovládanie
Inžiniersky podvozok: pohon a riadenie štyroch kolies, vynikajúca manévrovateľnosť
Optimalizovaný čerpací systém: nízky tlak, vysoká adaptabilita na materiály
Duálne akcelerátorové sudy: 1000L + 500 l, podporuje rozsiahle postrekovanie

Hlavné technické parametre:

Podvozok	Interné spaľovanie hydraulické prevodovka momentu, pohon štyroch kolies, riadenie štyroch kolies
Motor	Výstupný výkon značky Yunne: 92 kW/2400 rpm
Prenosový systém	Hydraulický prenosový systém
Rýchlosť cestovania	Nízka rýchlosť prevodového stupňa 0-5 km/h, vysokorýchlostné prevodové stupne 0-15 km/h
Lezenie	40%(22 °)
Minimálna výška	400 mm
Uhol výkyvu	± 10 ° umožňuje podvozok lepšie prispôsobiť sa nerovnomerným povrchom ciest
Riadenie	Hydraulické riadenie štyroch kolies, s diagonálnymi a figúrkami ôsmimi cestovnými funkciami
Polomer minimálneho otáčania	Vo vnútri 3500 mm, mimo 7300 mm
Váha	17t
Celková dimenzia	8970x2500x3500mm (LXWXH)

Betónové prenosové čerpadlo	AWT-SPJ30 Hydraulicky poháňané piestové betónové čerpadlo, automatický rýchly spínací kyvadlový ventil s kyvadlom S-
Prenosová kapacita	35 m3/h, 4-35M3, nastaviteľné
Maximálny tlak	8MPA
Agregovaná veľkosť	16 mm

Elektro-hydraulické napájacie balíčky
Elektrické motory	55 kW/1480 orpm; Stupeň ochrany: IP54
Hydraulické čerpadlá	Najnovší optimalizovaný čerpací systém, stabilný a spoľahlivý výkon. Hlavné čerpadlá a ventily prijímajú medzinárodnú a domácu slávnu značku.

Robotická ruka	Dvojstupňové teleskopické a dvojstupňové rotujúce striekajúce rameno je úplne hydraulicky riadené a malé rameno je zložené, takže v prevádzke nie je žiadne slepé miesto. Môže byť prevádzkovaný káblovými aj bezdrôtovými diaľkovými ovládaním a rýchlosť každého pohybu ramena je možné upraviť s reguláciou rýchlosti bez rýchlosti.
Maximálna výška výstrelu	16 m
Maximálna šírka výstrelu	30 m
Najvzdialenejšia vzdialenosť výstrelu	15 m (predné)
Minimálna výška tunela brokov	4 m
Maximálna hĺbka	8 m (pod parkovacím povrchom)
Uhol misky malého rozmachu	-90 ° ~ +90 °
Uhol rozstupu veľkého rozmachu	-30 ° ~ +65 °
Dvojstupňové ďalekohľad	Dvojstupňový teleskopický rozmach
Rotácia	270 STROWING
Striedanie ramena	360 ° hojdačka, veľké a ručné ramená môžu byť zložené o 0 °.

Dvojitá rýchlosť koagulantu	1 000 l+500 l

Navijak
Prevíjanie hydraulického motora	Špecifikácia kábla 3x35+1*16

Zrýchlenie prenosu koagulantov	Hydraulický pohon motora, elektro-hydraulické proporcionálne riadenie
Výstupná kapacita	30-1000L/h
Ovládanie	Realizácia diaľkového ovládania a rozhrania človeka-stroj (displej), obidve môžu ovládať konkrétny tok

Potrubie a príslušenstvo
Výstup betónového čerpadla, sklonené potrubie, reduktor DN125-100 a DN90 Dodávateľské potrubie, prístrojové a stlačené vzduchové vstrekovacie zariadenie a menič prietoku atď.

(Voliteľné)
Vysokotlakový čistiaci systém, reverzná kamera, samoobslužné čerpadlo pre urýchľovač
(1) Vysokotlakový čistiaci systém: vysokotlakové vodné čerpadlo typu piestom, hydraulický motor motora, s čistiacou hadicou a vodnou pištoľou
(2) Reverzná kamera.
(3) Samoobsahné čerpadlo pre akcelerátor
