Comutator de presiune al compresorului de aer: caracteristici, aplicații și instrucțiuni de întreținere

Te -ai gândit vreodată la cum Compresoarele de aer mențin în mod autonom niveluri exacte de presiune? Răspunsul constă în echipamentul critic denumit comutatorul de presiune.

În aplicațiile utilizate în fabricație și în ateliere, întrerupătoarele de presiune a compresorului de aer servesc ca gardieni vigilenți corecți asupra sistemelor de aer comprimate, contribuind cu adevărat la eliminarea echilibrului între cererea de presiune și ofertă. Mai mult, încorporarea acestor dispozitive sofisticate controlează automat puterea compresorului, menținând astfel consistența presiunii și protejând valoarea instrumentului.

Acest ghid exhaustiv discută tipurile, funcțiile, criteriile de selecție și cerințele de întreținere ale întrerupătorilor de presiune a compresorului de aer.

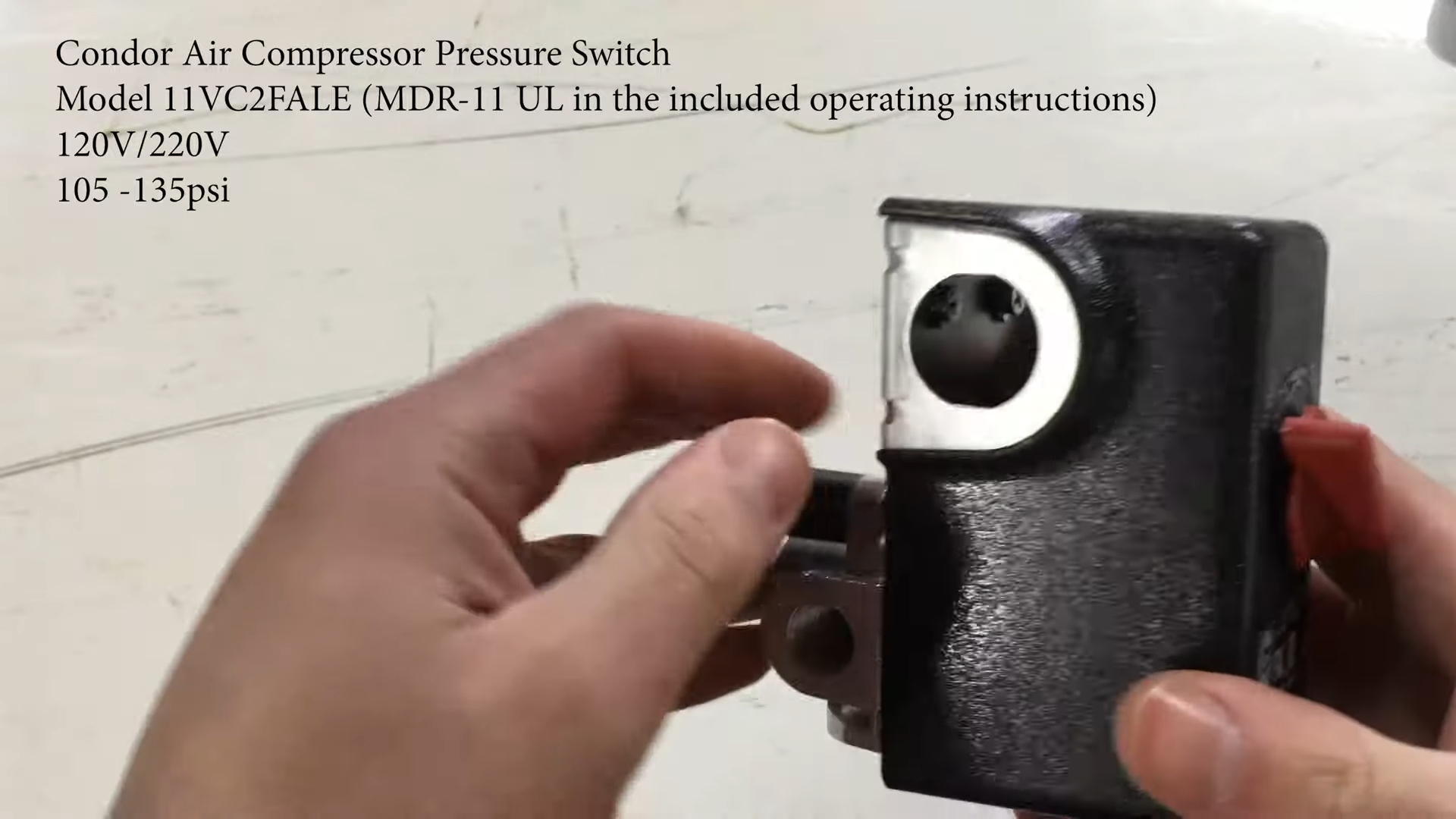

Ce este un comutator de presiune al compresorului de aer?

Mecanismul principal de control, care controlează funcționarea automată a compresoarelor de aer, se numește întrerupător de presiune a compresorului de aer. Funcționează eficient prin monitorizarea și răspunsul la modificările presiunii aerului prezent în sistemul compresorului de aer. Principala funcționalitate a comutatorului de presiune a compresorului de aer depinde de diafragma sa mecanică. Se flexează ca răspuns la variația presiunii și trimite un contact electric care va face sau rupe circuitul cu motorul compresorului.

Mecanism de comutare a presiunii

Un comutator de presiune a aerului are un mecanism cheie într-un sistem de diafragmă încărcat cu arc asociat cu contacte electrice. Comutatorul taie puterea la compresor odată ce presiunea atinge punctul de decupare setat în întrerupătorul de presiune a aerului; Aceasta ar fi, în general, o presiune de aproximativ 125-175 psi, în funcție de dispozitivul sau modelul utilizat. Când presiunea sistemului scade până la punctul de tăiere, care este cu aproximativ 20-30 psi sub cea a presiunii decupate, întrerupătorul se va reconecta și va porni din nou motorul compresorului.

Componente ale comutatorului de presiune a compresorului de aer

Diafragma de detectare a presiunii

Membrane flexibile care răspund pentru toate modificările presiunii care apar în sistem și sunt în general construite din materiale de lungă durată, cum ar fi cauciuc armat sau polimeri sintetici. Cel mai important este fiabilitatea și precizia lor pentru detectarea presiunii.

Arcuri de reglare

Arcurile de calibrare au tăiat cu exactitate limita ajustată la presiunea de intrare, ceea ce face posibilă setarea unui interval de presiune de funcționare în funcție de nevoile specifice de aplicare.

Contacte electrice

Contactele electrice grele fac sau rupe circuitul prin care este furnizată puterea motorului compresorului. Contactele sunt fabricate din aliaje de argint sau cupru pentru o conductivitate optimă, ceea ce ajută la minimizarea uzurii.

Supapă de descărcare

Este o supapă integrată care este instalată pentru a deschide aerul din capul pompei atunci când compresorul nu mai funcționează. Acest lucru minimizează sarcina în timpul pornirii și împiedică deteriorarea în timpul ciclului de pornire pentru motor.

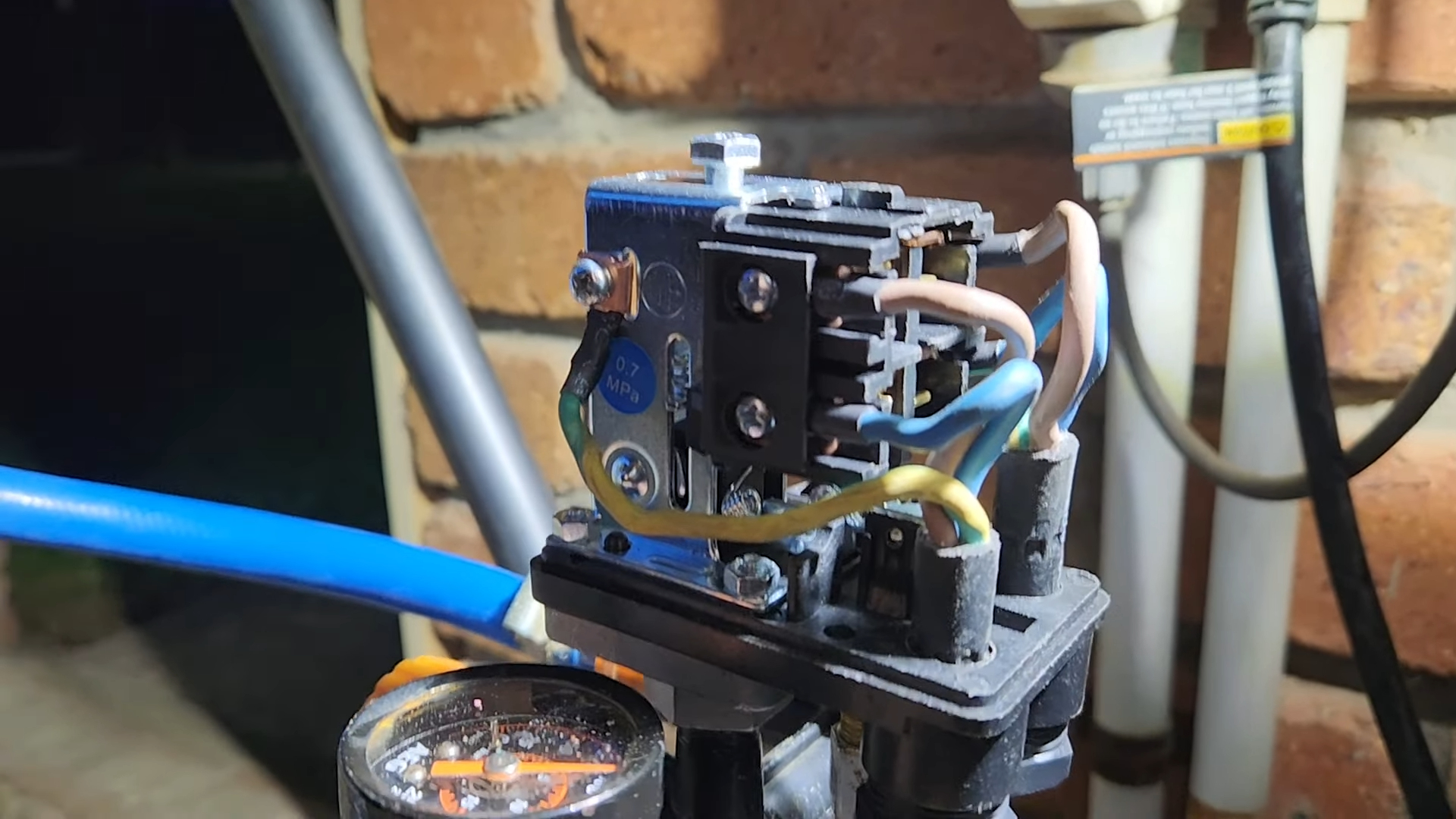

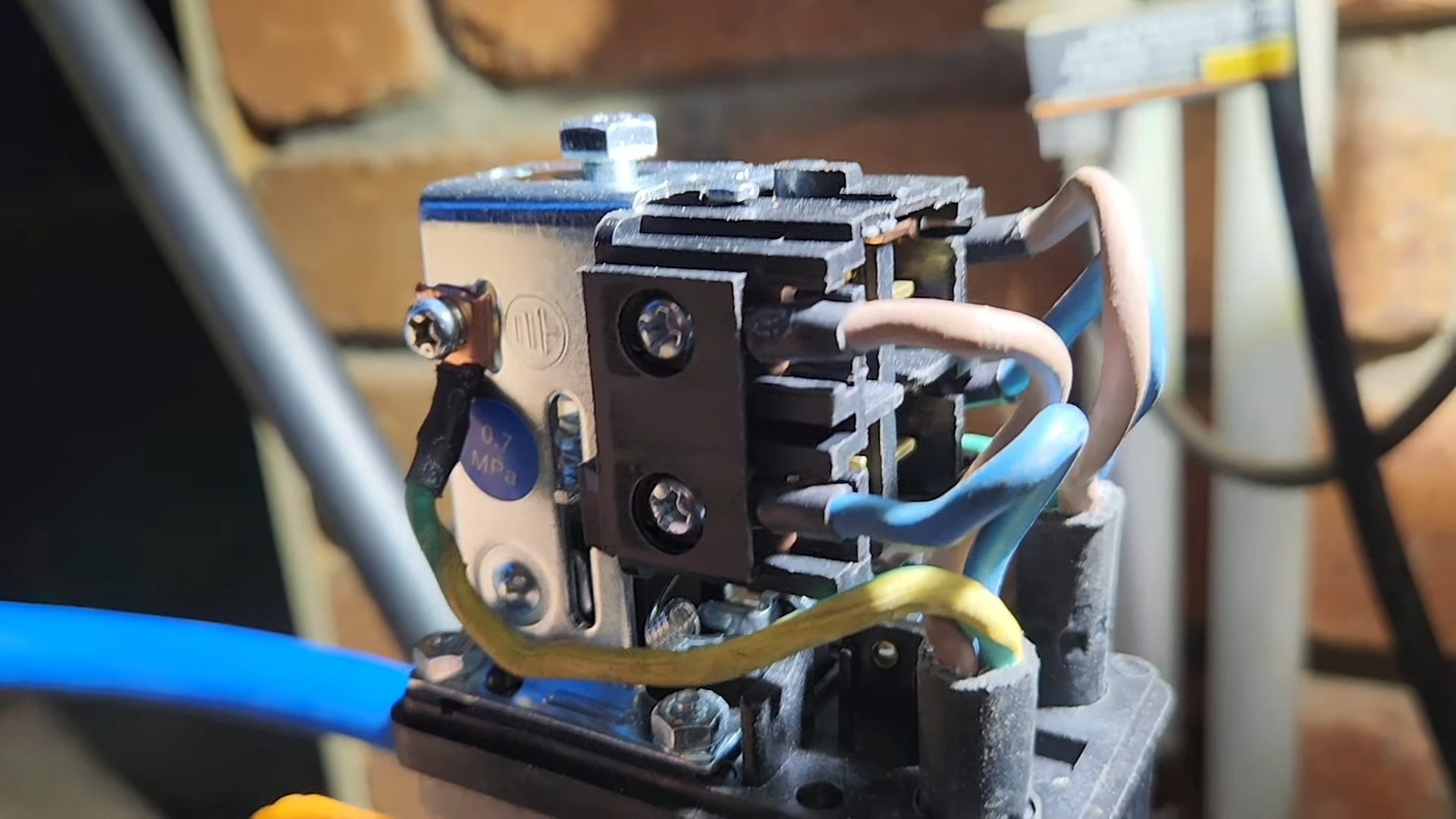

Cum funcționează controlul comutatorului de presiune a aerului?

Comutatorul de presiune al compresorului de aer funcționează cu o relație complexă între piesele mecanice și cele electrice pentru a obține un control precis al presiunii. Porniți și opriți compresorul când presiunea aerului comprimat atinge un nivel predeterminat.

Monitorizarea presiunii sistemului

Mecanism de detectare a presiunii

Diafragma de detectare a presiunii măsoară continuu presiunea rezervorului, îndoind ca răspuns la orice modificări ale presiunii, transformând astfel energia mecanică în activarea comutatorului prin arcuri calibrate.

Setați monitorizarea punctului

Elementele de detectare internă măsoară presiunea pe punctele de tăiere și decupaj specificate, care este în general diferențial de 20-30 psi care ar trebui să asigure o ciclism adecvat al compresorului.

Sisteme de feedback

Astfel de bucle de feedback de presiune dau monitorizarea în timp real a presiunii, asigurând citiri precise ale presiunii și răspuns imediat de la orice modificare a sistemului printr-un sens mecanic sau electronic.

Semnale și operațiuni de comutare

Mecanism de decupaj

Contactele comutatorului se deschid astfel rupând circuitul electric atunci când presiunea rezervorului trece peste limita sa (în jur de 125-175 psi) care duce la oprirea motorului compresorului.

Mecanism de tăiere

De îndată ce există o scădere a presiunii de la acea tăiere a presiunii, tensiunea arcului închide contactele comutatorului și energizează motorul compresorului.

Descărcarea acțiunii supapei

Când motorul se oprește, supapa de descărcare încorporată va evacua presiunea capului pentru ca compresorul să repornească această presiune din spate.

Reglarea intervalului de presiune

Reglarea presiunii diferențiale

Setarea distanței corespunzătoare între presiunea decupată și decupaj este posibilă cu mecanismele de arc reglabile pentru tehnicieni, optimizarea precisă a timpului ciclului posibil pentru aplicații specifice.

Proces de calibrare

Setările de presiune de reglare fină implică o ajustare atentă a tăierii și decupajului cu indicatori de monitorizare a presiunii sistemului pentru observarea precisă.

Sisteme de înlocuire a siguranței

Printre alte caracteristici, un mecanism de siguranță încorporat permite funcționarea să nu depășească calificările maxime de presiune și protejează compresorul și hardware-ul atașat la acesta.

Tipuri de întrerupătoare de presiune a compresorului de aer

Caracteristici :

Utilizează un mecanism de diafragmă de tensiune cu arc, direct legat mecanic de contacte electrice, iar aceasta are o caracteristică a setărilor de presiuni reglabile și poate fi, de asemenea, calibrat manual.

Avantaje :

Construcție simplă, funcționare fiabilă, rentabilitate, întreținere ușoară și setarea comutatorului de presiune foarte simplu de depanare pentru compresoarele de aer.

Dezavantaje :

Precizia în controlul presiunii este limitată; Necesită ajustări manuale, piesele mecanice se vor purta în timp și nu are caracteristici avansate pentru monitorizare.

Aplicație :

Pentru compresor ateliere mici până la medii; compresor de aer portabil; Nevoile industriale de bază care au nevoie doar de controlul on-off.

Comutatoarele de presiune mecanică a compresorului de aer, cea mai simplă soluție de control, utilizați un sistem simplu de tensiune cu arc. Compresoarele sunt angajate sau dezactivate atunci când presiunea rezervorului atinge anumite niveluri prestabilite prin mișcarea unei diafragme. Acest design bine testat oferă o reglare a presiunii în siguranță fără un aparat electronic sofisticat, ceea ce îl face cel mai eficient pentru sistemele de aer comprimate de rulare care necesită doar o gestionare simplă a presiunii.

Comutator de presiune electronică

Specificații :

Aceasta include o componentă digitală de detectare a presiunii, precum și o afișare LED în timp real a presiunii, punctele de referință programabile, precum și diverse mecanisme electronice de control.

Beneficii :

Acestea acceptă un control extrem de precis al presiunii cu citirea digitală a afișajului și setările programabile, au performanțe consistente și fluctuații diferențiale de presiune restrânsă.

Contra :

Are o investiție inițială mai scumpă, deoarece poate trece la depanarea mai complicată, dar necesită în esență o sursă de alimentare și este interferențe electrice dependente.

Aplicații majore :

Sisteme pneumatice de precizie, fabrici avansate, linii de producție automate pentru a solicita un control precis specific asupra presiunii.

Întrerupătoarele de presiune electronice ale compresorului de aer cuprind senzori sofisticate de înaltă tehnologie și controale de circuit digital pentru o mai bună precizie în operațiunile lor. Aceste dispozitive de control avansate prezintă o interfață digitală pentru a efectua o monitorizare și reglare precisă a presiunii. Comutatorul de presiune electronică oferă o performanță stabilă și o variație de presiune mai accentuată, ceea ce îl face mai potrivit pentru utilizare în aplicații în care este necesară o presiune constantă stabilă a aerului.

Comutator de presiune inteligent în rețea

Caracteristici :

Conectivitate IoT, monitorizare la distanță, jurnal de date, control automat al presiunii și alerte de întreținere predictivă.

Beneficii :

Monitorizarea la distanță și reglarea presiunii, analiza performanței extinse, programarea automatizată de întreținere și integrarea cu BMS.

Dezavantajele :

Opțiunea cea mai costisitoare, necesită rețea de infrastructură, probleme de securitate cibernetică, înființare complexă și configurație.

Aplicație :

Principalele zone de aplicare includ unități industriale foarte mari, medii de fabricație inteligente și sisteme de aer comprimate critice care necesită monitorizare continuă.

Întrerupătoarele de presiune inteligentă sunt cele mai noi tehnologii moderne, având în vedere sistemele de aer de compresie. Încorporează, ca parte a echipamentelor sale, funcții de bază ale comutării presiunii, împreună cu capacitățile de rețea de ultimă generație. Acest lucru va permite accesul foarte adecvat, convenabil și la distanță la monitorizarea și controlul operațiunilor compresorului. Prin aplicarea acestor metodologii inteligente, întreținerea predictivă devine o realitate și poate crește realitatea eficienței optime a sistemelor prin luarea deciziilor bazate pe date.

Comutator de presiune diferențială

Caracteristici :

Două puncte de monitorizare a presiunii diferențiale, setări diferențiale reglabile și logica strategiei de control specifice asigură menținerea diferențelor de presiune.

Beneficii :

Controlul extrem de precis și precis al diferențelor de presiune, aplicabile cu sisteme multi-tank și poate ajuta la menținerea eficienței maxime a sistemului.

Precondiții :

Instalare mai complexă, calibrare atentă și cerințe de întreținere crescute în comparație cu întrerupătoarele standard.

Aplicații :

Sisteme de aer comprimate multi-tank, procese industriale specializate, aplicații în care sunt necesare diferențe definite de presiune.

Întrerupătoarele de presiune diferențială pentru compresoarele de aer sunt dispozitivele de control care servesc la monitorizarea și menținerea anumitor diferențe specifice de presiune în sistemele de aer comprimate. Sunt extrem de eficiente în toate aplicațiile în care diferența specifică între două puncte într -un sistem de aer trebuie menținută pentru funcționare și aplicată superb în sisteme pneumatice foarte complicate, unde echilibrul în controlul presiunii este mandatat.

Care sunt avantajele și dezavantajele comutatorului de presiune a compresorului de aer?

Avantajele comutatorului de presiune pentru compresorul de aer

Gestionarea automată a controlului presiunii

Utilizarea comutatorului de presiune a compresoarelor de aer permite reglarea automată a presiunii cu puncte de tăiere și decupaj pentru reglare. Acest mecanism de comutare pentru compresoarele de aer permite un nivel de presiune menținut în desfășurare în sistem, fără a avea nevoie de o supraveghere constantă sau de funcționare manuală a comutatorului de presiune.

Protecția totală a sistemului

Întrerupătoarele moderne de presiune a compresorului de aer au multe caracteristici de siguranță, inclusiv protecția presiunii și protecția suprasolicitării. Aceste caracteristici de siguranță ale întrerupătorilor de controler de presiune încetează automat condițiile periculoase de supra-presiune în sistemele de aer comprimate.

Eficiență energetică bine îmbunătățită

Aceste ultime întrerupătoare de presiune pentru compresoarele de aer sunt programate pentru a adopta strategii care ar controla ciclismul unui compresor într -un mod care economisește utilizarea maximă a energiei. Reglarea maximă a acestor întrerupătoare de presiune precisă garantează astfel timpul de funcționare optim și reduce utilizarea inutilă, economisind astfel puterea.

Reglare netedă a operațiunilor

Întrerupătoarele de control al presiunii aerului gestionează operațiunile compresorului fără a necesita atenție manuală pentru monitorizarea presiunii. Mecanismul de comutare a presiunii menține nivelul presiunii aerului, facilitând astfel funcționarea eficientă.

Dezavantaje ale comutatorului de presiune pentru compresoarele de aer

Ajustări periodice

Sistemul de control al presiunii compresoarelor de aer trebuie să sufere verificări și calibrări la intervale definite. Deoarece componentele sistemului de întrerupător de presiune al compresorului de aer devin degradate prin utilizare și timp, ajustările la setările comutatorului de presiune vor trebui făcute în mod regulat cu ocazii specifice pentru înlocuirea pieselor.

Expertiză pentru instalații sofisticate

Instalarea întrerupătoarelor de presiune pentru sistemele de aer comprimate necesită utilizarea personalului tehnic. Deoarece o ajustare adecvată necesită o anumită familiaritate cu sistemele mecanice, precum și cu sistemele electrice, o instalare necorespunzătoare ar putea duce la o funcționare ineficientă și nesigură a sistemului.

Cum să alegeți întrerupătoarele de presiune a compresorului de aer?

Există multe specificații tehnice și cerințe operaționale de care ar trebui să ții cont în timp ce selectează comutatorul de presiune adecvat pentru compresoarele de aer. Un comutator adecvat de control al presiunii ar trebui să fie de acord cu specificațiile, precum și cerințele aplicației, asigurând în același timp fiabilitatea în ceea ce privește monitorizarea presiunii, precum și controlul.

Evaluarea specificațiilor comutatorului

Pozibilitate de presiune

Alegeți un comutator de presiune care se potrivește presiunii minime de funcționare și presiunii de funcționare maximă necesară pentru sistemul de aer comprimat și rețineți că evaluarea maximă a presiunii ar trebui să o depășească pe cea a sistemului cu 15-20% cel puțin.

Specificații electrice

Verificați evaluările de tensiune la comutatorul la cerințele acționărilor electrice ale compresorului. Asigurați -vă calificările curente la cerințele de potrivire a comutatorului ale compresorului particular.

Robustețea mediului

Selectați un comutator evaluat în toate privințele de mediul său operațional dur, cum ar fi intervalele de temperatură, expunerea la umiditate sau cerințele etanșate de praf, pentru ca aparatul electric să fie instalat în locația de instalare a compresorului.

Cerințe pentru instalare

Configurare de montare

Determinați plasarea posibilă pentru instalarea unui întrerupător de presiune a compresorului de aer. Aceasta ar trebui să implice verificarea dimensiunilor portului, a tipurilor de fir și a restricțiilor de spațiu fizic pe sistemul de aer comprimat.

Acces la cablare

Examinați terminalele și spațiul de cablare disponibil pentru o instalare ușoară a unei linii la un comutator de presiune. În plus, asigurați -vă că există suficient spațiu pentru a menține și regla mecanismul de control al presiunii aerului.

Aprobarea siguranței

Asigurați -vă respectarea comutatorului de presiune a standardelor de siguranță relevante și a cerințelor de certificare care se aplică aplicației specifice și jurisdicției organizației dvs.

Sfaturi esențiale pentru reglarea comutatorului de presiune a compresorului de aer

Siguranța mai întâi: stabilirea condițiilor de muncă adecvate

Faceți un protocol de siguranță adecvat. Opriți puterea de pe întrerupătorul de presiune a compresorului de aer, scurgeți presiunea rezervorului prin supapa sa și purtați dispozitive de protecție precum ochelarii pentru ochi și mănuși izolate. Spațiul de lucru trebuie să fie luminat în mod strălucitor și fără obstacole, provocând acces simplu la componentele comutatorului de presiune.

Înțelegerea parametrilor de presiune: setarea fundației

Faceți cunoștință cu intervalele de presiune pe care le -a oferit producătorul și care sunt potrivite în mod specific cerințelor cererii dvs. Calculați cea mai favorabilă presiune diferențială pentru operația dvs.- aceasta este de obicei în intervalul de 20-30 psi. Acest lucru ar asigura un ciclu eficient al compresorului, fără a fi supra-prepresurizat.

Procesul de ajustare metodică: Cheia pentru precizie

Efectuați ajustări incrementale pentru șuruburile de control cu ​​o limită de rânduri de sfert pentru fiecare reglare. Apoi, sistemul ar trebui să fie lăsat să fie supus mai multor cicluri de presiune și observarea citirilor din calibrele de presiune ar trebui apoi să fie urmată după fiecare reglare. Această abordare metodică asigură chiar și setări de presiune exacte, fără modificări cataclismice care ar putea stresa componentele.

Verificarea performanței: testarea în condiții reale

Rulați sistemul printr -un ciclu operațional al gospodăriei, luând în considerare citirile privind calibrele de presiune și performanța compresoarelor. Cel mai important, luați notă de decupajul/decupajul punctelor și asigurați-vă că acestea coincid cu setările dorite. Întreținerea este, de asemenea, în ceea ce privește supapa de descărcare, în timp ce ascultați îndeaproape sunetele anormale care ar putea însemna o ajustare necorespunzătoare.

Documentare și monitorizare: menținerea performanței optime

Capturați valorile de închidere ale controlului presiunii compresorului de aer, inclusiv presiunile particulare de decupare și decupaj, precum și pozițiile șuruburilor de reglare și valorile de performanță pentru fiecare sistem general. Compararea acestui lucru cu citirile de bază de -a lungul timpului ar trebui să contribuie la detectarea problemelor potențiale de a se graviza și de a se asigura că sistemul oferă o funcționare constantă și fiabilă a aerului comprimat.

Cum să mențineți sistemele de comutare a presiunii?

Protocol de inspecție regulat

În fiecare lună, inspectați comutatorul de presiune al compresorului de aer pentru conexiuni electrice, componente mecanice și reglarea presiunii. Verificați punctele de contact pentru uzură, inspectați diafragma pentru flexibilitate și confirmați că hardware -ul de montare este intact. Praful și resturile trebuie curățate, folosind aer comprimat, de la întrerupătorul de presiune, astfel încât tot mecanismul de reglare să se deplaseze liber.

Strategie eficientă de depanare

Pentru a rezolva problemele cu comutatorul de presiune al compresorului de aer, abordați diagnosticul problemei într -o manieră ordonată pornind de la verificarea sursei de energie și testarea continuității electrice la verificarea citirilor de presiune împotriva setărilor documentate. Simptomele în concordanță cu problemele comutatorului de presiune pot include ciclism neregulat, timpi de răspuns crescuți sau incapacitatea de a menține nivelul de presiune. Următoarele ar trebui menționate în special:

• Presiune neregulată

• Sunete neobișnuite de comutare

• Acțiune de compresor întârziată

• Puncte de tăiere/decupaj variabile

• Integritatea conexiunilor electrice

Program de întreținere preventivă

Pentru a rezolva problemele cu comutatorul de presiune al compresorului de aer, abordați diagnosticul problemei într -o manieră ordonată pornind de la verificarea sursei de energie și testarea continuității electrice la verificarea citirilor de presiune împotriva setărilor documentate. Simptomele în concordanță cu problemele comutatorului de presiune pot include ciclism neregulat, timpi de răspuns crescuți sau incapacitatea de a menține nivelul de presiune. Următoarele ar trebui menționate în special:

• Presiune neregulată

• Sunete neobișnuite de comutare

• Acțiune de compresor întârziată

• Puncte de tăiere/decupaj variabile

• Integritatea conexiunilor electrice

Partenerul dvs. de încredere în soluțiile de control al presiunii

Căutați comutatoare de presiune proiectate cu precizie pentru o performanță constantă? Experimentați expertiza Aivyter construită de -a lungul deceniilor în industria tehnologiei compresorului aerian. Proiectări întrerupătoarele de presiune a compresorului de aer avansat au o sensibilitate mai mare, cuplată cu o fiabilitate ridicată pentru a oferi condiții de presiune maximă pentru sistemele de aer comprimate. Sub rezerva pericolelor de rezistență mecanică sau de precizie electronică, complementul complet are o soluție specifică pentru tot felul de cerințe industriale.

Contactați acum Aivyter și cereți sfaturi de specialitate cu privire la comutatorul de presiune potrivit pentru aplicația dvs. Echipa tehnică este gata să ajute la optimizarea performanței compresorului.

Întrebări frecvente (întrebări frecvente) despre comutatorul de presiune pentru compresoarele de aer

Î: Care este scopul unui comutator de presiune într -un sistem de compresor de aer?

Într -un compresor de aer, comutatorul de presiune ar trebui să controleze automat motorul compresorului în funcție de presiunea aerului din rezervor. Începe compresorul atunci când presiunea scade în punctul de tăiere și îl oprește atunci când se atinge presiunea de întrerupere, păstrând astfel o anumită alimentare de aer către sistem.

Î: Cum știu dacă comutatorul de presiune al compresorului de aer are nevoie de reglare?

Există cei mai obișnuiți indicatori pentru ajustări de comutare care includ ciclismul frecvent, rularea continuă a compresorului, eșecul de presurizare și presurizarea devenind mai mult decât limita normală. Observați citirile gabaritului de presiune și ciclismul neobișnuit.

Î: Care sunt setările de presiune recomandate pentru un comutator tipic de compresor de aer?

O presiune standard de întrerupere variază între 125 și 175 psi. Presiunea de tăiere efectiv montată la punctul inițial definit la aproximativ 20-30 psi mai mic decât presiunea de tăiere. Cu toate acestea, setările comutatorului de presiune ar trebui să fie optime în funcție de solicitantul și specificarea firmei de producție.

Î: De ce comutatorul meu de presiune nu reușește să oprească compresorul?

De obicei, motivele din spatele acesteia includ un punct de contact murdar, o diafragmă blocată, o reglare greșită a comutatorului de presiune sau o scurgere în întregul sistem de aer comprimat. Pentru uzură trebuie examinate conexiunile electrice și altele precum piesele mecanice.

R: Cât de des este necesar să inspectăm și să menținem comutatorul de presiune al compresorului meu de aer?

Și efectuați o inspecție la fiecare 30 de zile mai târziu, verificările de curățare și calibrare după fiecare 3 luni și întreținerea generală anuală, inclusiv inspecția contactelor electrice și verificarea setărilor de presiune.

Î: Ce precauții de siguranță ar trebui să iau atunci când îmi reglez comutatorul de presiune a aerului?

Deconectați puterea, ameliorează presiunea din rezervor, purtați uneltele de siguranță corespunzătoare și documentați în mod corespunzător setările originale înainte de a regla orice control al comutatorului de presiune.

Î: Este posibil să înlocuiesc comutatorul de presiune mecanică cu cel al sistemului de control al presiunii electronice?

Întrerupătoarele de presiune electronică oferă capacități de monitorizare mai precise și mai bune, dar necesită verificarea compatibilității cu sistemul dvs. de compresor curent și alinierea corectă a tensiunii și este posibil să aveți nevoie de cabluri de control suplimentare.
