Typy dynamických kompresorov: axiálny vs odstredivý kompresor

Axiálny a odstredivý kompresor sú dva druhy dynamického vzduchového kompresora. Pochopenie rozdielov medzi axiálnym verzus odstredivým kompresorom je rozhodujúce pri výbere ideálneho typu vzduchového kompresora pre priemyselné potreby. Či už zvažujete axiálny vzduchový kompresor pre scenáre s vysokým prietokom alebo odstredivý vzduchový kompresor pre kompaktné, vysokotlakové požiadavky, správna voľba môže výrazne ovplyvniť účinnosť a náklady. Tento blog poskytuje podrobné porovnanie ich návrhov, efektívnosti a aplikácií, ktoré vám pomáhajú zvoliť kompresor, ktorý najlepšie vyhovuje vašim potrebám v odbore a prevádzkovým cieľom.

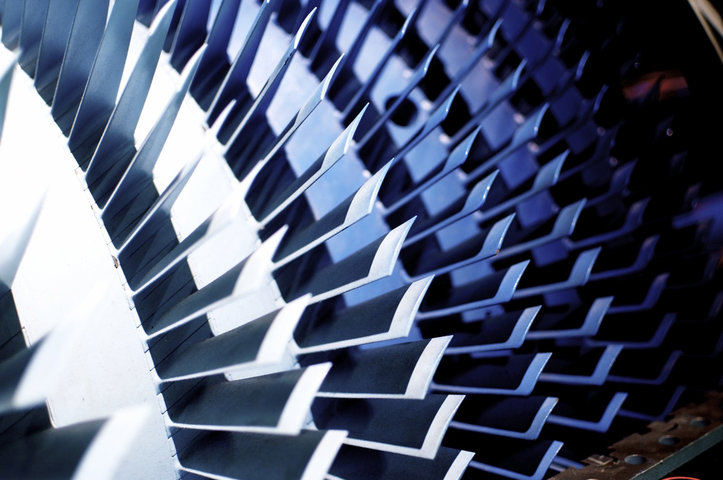

Čo je to axiálny kompresor?

Definícia a pracovný princíp axiálnych kompresorov

Axiálny kompresor je typ dynamického kompresora, ktorý využíva rotujúce čepele na urýchlenie vzduchu alebo plynu pozdĺž jeho osi rotácie. Kľúčovou charakteristikou axiálneho kompresora je kontinuálny a hladký prietok vzduchu v paralelnom smere s hriadeľom, vďaka čomu je vysoko efektívny pre aplikácie vysokého prietoku a pomeru tlakového pomeru s nízkym a stredným tlakom.

Pracovný princíp zahŕňa viac stupňov rotačných čepelí (rotorov) a stacionárnych čepelí (statory). Rotory pridávajú k prichádzajúcemu vzduchu kinetickú energiu a zvyšujú jeho rýchlosť, zatiaľ čo statory premenia túto kinetickú energiu na tlak spomaľovaním prúdenia vzduchu. Tento proces odovzdávaného kompresie umožňuje axiálnym kompresorom dosiahnuť výrazné zvýšenie tlaku, najmä vo viacstupňových dizajnoch.

Kľúčové komponenty axiálneho kompresora

Lopatky rotora a statora

• Čepele rotora: namontované na rotujúcom hriadeli, tieto čepele prepožičiavajú kinetickú energiu vzduchu alebo plynu a zrýchľujú ju cez kompresor. Dizajn a materiál lopatiek rotora sú rozhodujúce pre výkon, pretože musia odolávať vysokorýchlostnej rotácii a rôznym tepelným podmienkam.

• Čepele statora: pevné čepele umiestnené medzi stupňami rotora. Tieto usmerňujú vysokorýchlostný vzduch z rotorov a premieňajú kinetickú energiu na statický tlak, čím sa zabezpečuje stabilný a riadený tok cez kompresor.

Axiálny prietok vzduchu/plynu

Axiálne kompresory sú navrhnuté pre nepretržitý prietok vzduchu alebo plynu pozdĺž osi rotácie. Tento efektívny tok minimalizuje straty energie a umožňuje kompresoru zvládnuť efektívne veľké objemy vzduchu, čo je ideálny pre odvetvia, ktoré vyžadujú konzistentný a vysokokapacitný výkon.

Aplikácie axiálnych kompresorov v priemysle

Letectvo

Axiálne kompresory sú základným kameňom technológie prúdového motora, kde sa používajú na komprimovanie prichádzajúceho vzduchu pred tým, ako vstúpi do spaľovacej komory. Vďaka svojej schopnosti poskytovať vysoké prietokové rýchlosti a udržiavať účinnosť v rôznych prevádzkových podmienkach ich robí nevyhnutnosťou v letectve.

Elektráreň

Pri výrobe energie sú axiálne kompresory bežne integrované do plynových turbín na komprimovanie vzduchu pre proces spaľovania. Ich vysoká účinnosť prispieva priamo k celkovému výkonu a výstupu elektrárne, najmä v aplikáciách kombinovaného cyklu a špičkového výkonu.

Priemyselné procesy

Axiálne kompresory sa používajú aj vo veľkých priemyselných aplikáciách, ako je chemické spracovanie a rafinácia ropy, kde ich vysoká kapacita a nepretržitý tok sú nevyhnutné na udržanie prevádzkovej účinnosti.

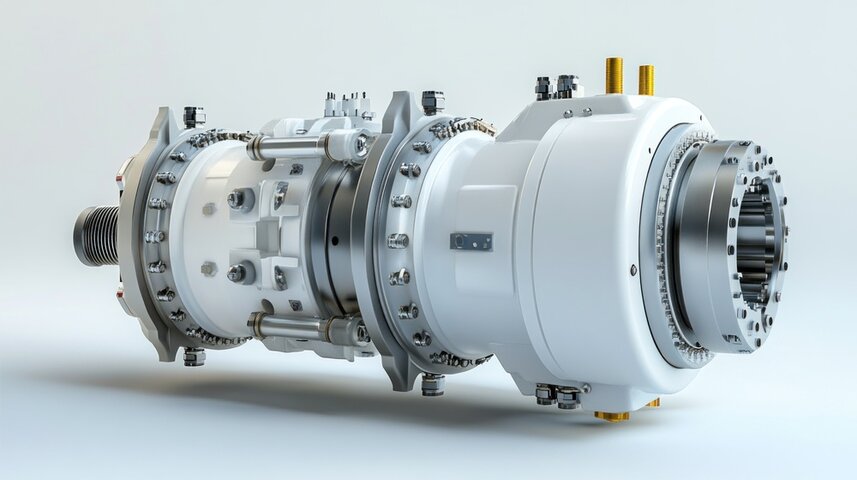

Čo je odstredivý kompresor?

Definícia a pracovný princíp odstredivých kompresorov

Centrifugálny kompresor je typ dynamického kompresora, ktorý využíva princíp odstredivej sily na zvýšenie tlaku vzduchu alebo plynu. Na rozdiel od axiálnych kompresorov, ktoré nasmerujú prietok pozdĺž osi, odstredivý kompresor pohybuje vzduchom radiálne smerom von. Tento radiálny prietok vytvára zvýšenie tlaku, keď sa vzduch zrýchľuje a potom spomaľuje v difúzore.

Pracovný proces začína, že vzduch alebo plyn vstupujú do stredu (oko) rýchlo sa točiacej obežnej doby. Obežné obežné obežné políčko dodáva vzduchu kinetickú energiu, čím sa výrazne zvyšuje jeho rýchlosť. Vysokový vzduch sa potom nasmeruje do difúzora, kde jeho rýchlosť klesá a kinetická energia sa premení na statický tlak. Tento dvojstupňový proces-akcelerácia a difúzia-je vysoko efektívny na vytváranie vysokého tlaku v jednom štádiu, vďaka čomu sú odstredivé kompresory ideálne pre stredne až vysoké tlakové aplikácie.

Kľúčové komponenty odstredivého kompresora

Obaly

Oterprler je srdcom odstredivého kompresora. Tieto rotujúce čepele urýchľujú vzduch alebo plyn, čím zvyšujú jeho kinetickú energiu. Obežné kolesá môžu byť otvorené, poloslužované alebo uzavreté, pričom každý typ je prispôsobený konkrétnym aplikáciám a požiadavkám na výkon. Dizajn a materiál obežného kolesa priamo ovplyvňujú účinnosť a trvanlivosť kompresora.

Difúzor

Po opustení obežného kolesa prechádza vzduch cez difúzor, ktorý je navrhnutý tak, aby spomalil prúd vzduchu a premenil jeho rýchlosť na tlak. Difuzéry môžu byť bezdovninové alebo vankúšané, pričom vaned difúzory ponúkajú väčšiu kontrolu nad procesom regenerácie tlaku.

Koleso

Plocha obklopuje obežné kolesá a difúzor, čím sa zabezpečuje, že prietok vzduchu alebo plynu zostáva riadený a stabilný. Slúži tiež na nasmerovanie stlačeného vzduchu smerom k výtoku. Kryty musia byť robustné, aby odolali vysokým vnútorným tlakom a boli navrhnuté tak, aby minimalizovali straty energie.

Radiálny prietok vzduchu/plynu

Odstredivé kompresory sa spoliehajú na radiálny pohyb vzduchu alebo plynu smerom von. Tento prietokový vzorec umožňuje efektívny prenos energie a výrazný zvýšenie tlaku v jednej fáze, vďaka čomu sú odstredivé kompaktné kompaktné a výkonné pre rôzne priemyselné použitie.

Aplikácie odstredivých kompresorov v priemysle

HVAC systémy

Centrifugálne kompresory sa široko používajú pri zahrievaní, vetraní a klimatizačných systémoch (HVAC). Vďaka svojej schopnosti zvládnuť veľké objemy vzduchu s vysokou účinnosťou ich robí ideálnymi na chladiace a chladiace aplikácie v komerčných a priemyselných budovách.

Chemické spracovanie

V chemickom priemysle zohrávajú odstredivé kompresory rozhodujúcu úlohu v procesoch, ako je kompresia plynu a preprava. Vďaka svojim robustným dizajnom a vysokotlakovým schopnostiam ich robia vhodné na manipuláciu s plynmi v extrémnych podmienkach vrátane korozívnych a vysokoteplotných prostredí.

Ropný a plynárenský priemysel

Centrifugálne kompresory sú nevyhnutné v ropnom a plynárenskom sektore pre aplikácie, ako je spracovanie zemného plynu, prenos a skladovanie. Ich schopnosť dodávať vysoké tlaky s minimálnymi požiadavkami na údržbu zaisťuje spoľahlivý výkon v náročných operáciách.

Kľúčové rozdiely medzi axiálnymi a odstredivými kompresormi

1. Návrh a štruktúra

Axiálny tok vs. radiálny prietok

Jadrový štrukturálny rozdiel medzi axiálnym kompresorom a odstredivým kompresorom leží v smere prúdu vzduchu. Axiálne kompresory využívajú konštrukciu axiálneho toku, kde sa vzduch pohybuje rovnobežne s hriadeľom. Tento efektívny tok je ideálny na efektívne manipuláciu s veľkými objemami vzduchu. Na druhej strane odstredivé kompresory pracujú s konštrukciou radiálneho prietoku, kde sa vzduch pohybuje smerom von kolmo na hriadeľ. Tento prístup je vhodnejší na dosiahnutie vysokého tlaku v kompaktných systémoch.

Usporiadanie čepele a viacstupňový dizajn

Axiálne kompresory sú vybavené viacerými stupňami lopatiek rotora a statora, čo im umožňuje postupne komprimovať vzduch na dlhú axiálnu dĺžku. Tento dizajn je nevyhnutný na dosiahnutie vysokých prietokov. Naopak, odstredivové kompresory dosahujú kompresiu prostredníctvom jedného alebo dvoch obežníkov, čím sa znižujú zložitosť, ale obmedzujú škálovateľnosť pre aplikácie s vysokým prietokom.

Kompaktnosť a zložitosť

Centrifugálne kompresory sú vo všeobecnosti kompaktnejšie kvôli ich jednostupňovým alebo dvojstupňovým dizajnom, čo uľahčuje integráciu do obmedzených priestorov. Axiálne kompresory, hoci sú zložitejšie a dlhšie, sú nevyhnutné v odvetviach, ktoré si vyžadujú nepretržité vysokohorové prúdenie vzduchu.

2. Účinnosť axiálnych a odstredivých kompresorov

Energetická účinnosť za rôznych prevádzkových podmienok

Axiálne kompresory poskytujú vynikajúcu účinnosť v aplikáciách s vysokým prietokom, s nízkym až stredným tlakom v dôsledku ich procesu kompresie a návrhu axiálneho toku. Centrifugálne kompresory sú však efektívnejšie pre podmienky s nízkym prietokom a vysokých tlaku. Ich kompaktný dizajn im umožňuje dosiahnuť vysoký tlak v jednom štádiu, ale môže utrpieť straty účinnosti pri veľmi vysokých prietokoch.

Porovnanie izentropických a objemových účinkov

Axiálne kompresory vykazujú vyššiu izentropickú účinnosť, najmä v scenároch požadujúcich konzistentný prúd vzduchu. Centrifugálne kompresory, hoci sú schopné dosiahnuť vysoké tlakové pomery, majú často nižšiu objemovú účinnosť v dôsledku potenciálnych energetických strát v dráhe radiálneho prietoku.

3. Pomer tlaku a kapacita axiálnych vs. odstredivé kompresory

Dosiahnuté typické tlakové pomery

Centrifugálne kompresory sú navrhnuté tak, aby poskytovali vyššie tlakové pomery na etapu, vďaka čomu sú ideálne pre aplikácie, kde priestor a jednoduchosť sú prioritami. Axiálne kompresory dosahujú mierne tlakové pomery na štádium, ale kompenzujú ich schopnosť zväčšiť viaceré fázy.

Vhodnosť pre nízko vs. vysokotlakové aplikácie

Axiálne kompresory sú preferované v aplikáciách vyžadujúcich vysoké prietoky pri nízkom až strednom tlaku, ako sú prúdové motory a elektrárne. Centrifugálne kompresory s ich vysokotlakovými schopnosťami sú vhodnejšie pre priemyselné procesy, ako je chladenie a kompresia chemického plynu.

4. Zosúladenie aplikácií axiálnych a odstredivých vzduchových kompresorov

Priemyselné odvetvia a prípady použitia pre axiálne a odstredivé kompresory

• Axiálne kompresory: Používa sa v leteckom priestranstve na pohon prúdenia a v elektrárňach pre plynové turbíny, kde je kritický vysoký objem a konzistentný výkon.

• Centrifugálne kompresory: spoločné v systémoch HVAC, chemické spracovanie a preprava zemného plynu, kde kompaktnosť a vysoký tlak sú prioritami.

Škálovateľnosť a všestrannosť

Axiálne kompresory sú vďaka svojmu viacstupňovému dizajnu škálovateľnejšie, vďaka čomu sú vhodné pre rozsiahle priemyselné operácie. Centrifugálne kompresory, hoci sú všestranné, sú obmedzené ich jednoduchším dizajnom pri manipulácii s extrémne vysokými tokmi.

5. Údržba a trvanlivosť každého typu

Požiadavky na údržbu

Centrifugálne kompresory vyžadujú menšiu údržbu v dôsledku ich menšieho počtu pohyblivých častí a jednoduchšieho dizajnu. Axiálne kompresory, s ich zložitými usporiadaniami čepele a viacstupňou štruktúry, vyžadujú častejšiu a špecializovanú údržbu.

Trvanlivosť v nepretržitej prevádzke a tvrdých podmienkach

Axiálne kompresory vynikajú v prostrediach, ktoré si vyžadujú trvalý vysoký prietok a konzistentný výkon, zatiaľ čo odstredivé kompresory sú odolnejšie v tvrdých podmienkach zahŕňajúcich variabilné zaťaženie alebo korozívne plyny.

6. Porovnanie nákladov medzi axiálnymi a odstredivými kompresormi

Počiatočné investičné náklady

Centrifugálne kompresory zvyčajne zahŕňajú nižšie počiatočné investície, pretože ich dizajn a výroba sú menej zložité. Axiálne kompresory sú však drahšie vopred kvôli svojej pokročilej technológii a viacstupňovej konfigurácii.

Prevádzkové náklady

Prevádzkové náklady na axiálne kompresory môžu byť nižšie v scenároch, v ktorých ich energetická účinnosť poskytuje dlhodobé úspory. Centrifugálne kompresory, hoci sú lacnejšie na údržbu, môžu mať vyššie prevádzkové náklady v aplikáciách s vysokým prietokom v dôsledku neefektívnosti energie.

Axiálne kompresory: Výhody a nevýhody

Výhody axiálnych kompresorov

Vysoká účinnosť scenárov s vysokým prietokom a nízkym tlakom

Jednou z najvýznamnejších výhod axiálneho kompresora je jeho schopnosť udržiavať vysokú účinnosť v aplikáciách vyžadujúcich veľký prúd vzduchu pri relatívne nízkych tlakoch. Vďaka tomu je ideálny pre priemyselné odvetvia, ako je letecký priestor, kde vysoký objem vzduchu musia byť efektívne komprimované na napájanie prúdových motorov.

Kompaktný dizajn pre konkrétne aplikácie

Napriek svojej dĺžke v dôsledku viacerých štádií ponúkajú axiálne kompresory efektívny dizajn pre aplikácie, kde je potrebný vysoký pomer tlaku k tlaku. Ich schopnosť zvládnuť kontinuálny a stabilný prúd vzduchu zaisťuje optimálny výkon vo veľkých systémoch, ako sú elektrárne a priemyselné procesy.

Nevýhody axiálnych kompresorov

Komplexná výroba a údržba

Zložitý dizajn axiálnych kompresorov, ktorý obsahuje viac stupňov čepelí rotora a statora, ich robí náročnými na výrobu. Údržba je tiež náročnejšia a vyžaduje si špecializované zručnosti a nástroje, aby sa zabezpečilo, že kompresor zostáva v špičkovom prevádzkovom stave.

Pomer obmedzeného tlaku v štádiu

Axiálne kompresory dosahujú iba mierny tlakový pomer v jednom štádiu. Zatiaľ čo ich viacstupňový dizajn môže kompenzovať toto obmedzenie, zvyšuje zložitosť, náklady a priestorové požiadavky, čo ich robí menej vhodnými pre aplikácie, kde je potrebný vysoký tlak v kompaktnej forme.

Odstredivé kompresory: Výhody a nevýhody

Výhody odstredivých kompresorov

Jednoduchšie náklady na dizajn a nižšie náklady na údržbu

Centrifugálny kompresor sa vyznačuje svojím relatívne jednoduchým dizajnom, zvyčajne zahŕňajúcim jedno alebo dve obežné kolesá. Táto jednoduchosť sa premieta do nižších nákladov na výrobu a údržbu, čo z nej robí atraktívnu možnosť pre mnoho priemyselných aplikácií. Údržba je jednoduchá a menej komponentov potrebuje pravidelnú kontrolu alebo výmenu.

Vysoký tlak

Centrifugálne kompresory vynikajú pri dosahovaní vysokotlakového pomeru v jednom štádiu. Vďaka tejto schopnosti sú ideálne pre aplikácie, ako sú chladenie, systémy HVAC a spracovanie plynu, kde kompaktné systémy potrebujú efektívne vytvárať výrazný tlak.

Nevýhody odstredivých kompresorov

Objemnejší dizajn v porovnaní s axiálnymi kompresormi

Zatiaľ čo odstredivé kompresory sú kompaktné pre jednobodežné aplikácie, ich konštrukcia radiálneho toku ich robí objemnejšími v porovnaní s axiálnymi kompresormi, ktoré manipulujú s podobnými prietokmi. To môže predstavovať výzvy v inštaláciách obmedzených vesmíru.

Účinnosť klesá pri veľmi vysokých prietokoch

Centrifugálne kompresory nie sú také účinné ako axiálne kompresory pri manipulácii s extrémne vysokými prietokmi. Keď sa zvyšuje dopyt po prietoku, výkon odstredivých kompresorov má tendenciu znižovať sa v dôsledku separácie toku a iných neefektívností spojených s radiálnymi návrhmi.

Výber správneho kompresora pre vaše potreby

Kľúčové faktory, ktoré treba zvážiť

Požiadavky na aplikáciu a priemysel

Prvým krokom pri výbere medzi axiálnym kompresorom a odstredivým kompresorom je pochopenie konkrétnych požiadaviek na aplikáciu a priemysel. Axiálne kompresory sú navrhnuté pre scenáre s vysokým prietokom, s nízkym až stredným tlakom a bežne sa používajú v leteckom, výrobe energie a priemyselných procesoch. Naopak, odstredivové kompresory sú vhodnejšie pre stredne až vysoké tlakové aplikácie v odvetviach, ako je HVAC, chemické spracovanie a prenos plynu. Vyhodnotenie úlohy kompresora vo vašom systéme pomôže zúžiť možnosti.

Prevádzkové podmienky a životné prostredie

Operačné prostredie zohráva významnú úlohu pri určovaní najvhodnejšieho typu kompresora. Pre prostredia, ktoré vyžadujú trvalé vysoké prietoky alebo nepretržitú prevádzku, je axiálny kompresor často lepšou voľbou vďaka svojej schopnosti efektívne zvládnuť veľké objemy. Na druhej strane, pre podmienky premenlivého zaťaženia alebo kompaktné nastavenia v uzavretých priestoroch vyniká odstredivý kompresor kvôli jeho kompaktnému dizajnu a robustnému výkonu za kolísajúcich podmienok.

Rozpočtové obmedzenia a dlhodobé náklady

Úvahy o nákladoch sú kritické pri výbere medzi axiálnym kompresorom a odstredivým kompresorom . Zatiaľ čo odstredivé kompresory majú vo všeobecnosti nižšie počiatočné investície v dôsledku ich jednoduchšieho dizajnu, axiálne kompresory môžu ponúknuť dlhodobé úspory nákladov v aplikáciách, kde ich energetická účinnosť môže kompenzovať vyššie počiatočné náklady. Okrem toho by sa do celkového rozpočtu mali zohľadniť požiadavky na údržbu a očakávaná životnosť kompresora.

Sprievodca rozhodovaním: axiálny vs. odstredivý vzduchový kompresor

Ak si chcete vybrať medzi axiálnym vzduchovým kompresorom a odstredivým vzduchovým kompresorom , zvážte nasledujúce otázky:

1. Aký je požadovaný pomer prietoku a tlaku?

• Ak aplikácia vyžaduje vysoké prietoky s miernym tlakom, je vhodnejší axiálny kompresor.

• Pre vysokotlakové aplikácie s miernymi prietokovými rýchlosťami je preferovanou možnosťou odstredivý kompresor.

2. Aké sú obmedzenia priestoru a dizajnu pri výbere kompresora?

• Axiálne kompresory, hoci sú efektívne pre veľké systémy, vyžadujú viac priestoru kvôli svojej viacstupňovej konfigurácii.

• Centrifugálne kompresory sú kompaktné a ľahšie sa inštalujú v prostrediach s obmedzeným priestorom.

3. Aká je očakávaná frekvencia údržby pre vybraný kompresor?

• Axiálne kompresory vyžadujú špecializovanú údržbu kvôli ich zložitému dizajnu.

• Centrifugálne kompresory s menším počtom pohyblivých častí sú ľahšie a menej nákladné.

4. Aké sú celkové náklady na vlastníctvo?

• Zvážte počiatočné investície aj dlhodobé prevádzkové náklady. Axiálne kompresory môžu mať vyššie počiatočné náklady, ale môžu poskytnúť úspory energie vo veľkých operáciách. Centrifugálne kompresory ponúkajú nižšie počiatočné náklady a sú ekonomickejšie pre menšie alebo modulárne systémy.

Záver

Výber medzi axiálnymi a odstredivými kompresormi závisí od vašich konkrétnych potrieb a prevádzkových cieľov. Axiálne kompresory sú ideálne na manipuláciu s vysokým prietokom, s nízkym až stredným tlakom, ako sú prúdové motory a elektrárne, zatiaľ čo odstredivé kompresory žiaria v kompaktných systémoch vyžadujúcich vysoký tlak, ako je HVAC alebo chemické spracovanie. Kľúčom je pochopenie vašich požiadaviek na efektívnosť, priestor a náklady. Stále si nie ste istí, čo je pre vás to pravé? Oslovte dnes Aivyter - naši odborníci sú tu, aby vás prevedú k najlepšiemu riešeniu a zabezpečili, aby vaše operácie fungovali hladko a efektívne!

Časté otázky

Aký je hlavný rozdiel medzi axiálnym vzduchovým kompresorom a odstredivým vzduchovým kompresorom?

Kompresory axiálneho vzduchu spracovávajú vysoké prietoky s miernym tlakom, zatiaľ čo odstredivé vzduchové kompresory sú ideálne pre kompaktné systémy vyžadujúce vysokotlakový výstup v menšom štádiu.

Aké typy aplikácií ťaží z používania axiálnych a odstredivých vzduchových kompresorov?

Axiálne vzduchové kompresory vynikajú v prúdových motoroch a výrobu energie, zatiaľ čo odstredivé vzduchové kompresory sú ideálne pre systémy HVAC, spracovanie plynu a priemyselné chladenie.

Ako si môžem vybrať medzi axiálnym vzduchovým kompresorom a odstredivým vzduchovým kompresorom?

Zvážte požiadavky na prietok a tlak vašej aplikácie. Axiálne kompresory sú lepšie pre potreby s vysokým prietokom, zatiaľ čo odstredivé kompresory sa vyhovujú vysokotlakovým nastaveniam s obmedzeným priestorom.

Sú odstredivé vzduchové kompresory ľahšie udržiavateľné ako axiálne vzduchové kompresory?

Áno, odstredivé vzduchové kompresory majú jednoduchšie vzory a menej pohyblivých častí, čo uľahčuje a lacnejšie udržiavanie v porovnaní s axiálnymi vzduchovými kompresormi.

Je axiálny vzduchový kompresor vhodný pre aplikácie s nízkym prietokom, vysokotlakové aplikácie?

Nie, axiálne vzduchové kompresory sú vhodnejšie pre scenáre s vysokým prietokom, stredne tlakovým scenárom. Centrifugálne vzduchové kompresory sú účinnejšie pre aplikácie s nízkym prietokom, vysokotlakovými aplikáciami.
