DEW POINT ในระบบอากาศอัด: ทุกสิ่งที่คุณจำเป็นต้องรู้

การทำความเข้าใจจุดน้ำค้างเป็นสิ่งสำคัญในการสร้างความมั่นใจในประสิทธิภาพและอายุยืนของ ระบบอากาศบีบ อัด แต่จุดน้ำค้างคืออะไรและมีผลต่อการดำเนินงานของคุณอย่างไร?

บทความนี้ลึกเข้าไปในแนวคิดของจุดน้ำค้างอธิบายบทบาทในการป้องกันความเสียหายที่เกี่ยวข้องกับความชื้น คุณจะค้นพบว่าอุณหภูมิส่งผลกระทบต่อการควบแน่นทำไมการรักษาจุดน้ำค้างที่เหมาะสมจึงเป็นสิ่งสำคัญและอุปกรณ์ที่ใช้ในการจัดการเช่นเครื่องเป่าลมและตัวคั่น

ทำความเข้าใจจุดน้ำค้าง

Dew Point คืออะไร

จุดน้ำค้างคืออุณหภูมิที่อากาศอิ่มตัวด้วยความชื้นและเริ่มควบแน่นเป็นหยดน้ำ กระบวนการนี้เกิดขึ้นเมื่ออุณหภูมิอากาศลดลงลดความสามารถในการเก็บไอน้ำ สำหรับระบบอากาศอัดมันจะบอกอุณหภูมิที่ไอน้ำในอากาศจะเริ่มกลั่นตัวและอาจทำให้เกิดปัญหาเช่นการกัดกร่อนหรือการอุดตัน

กล่าวง่ายๆเมื่ออากาศเย็นลงไปที่จุดน้ำค้างน้ำจะเกิดขึ้นซึ่งสามารถสร้างความเสียหายต่ออุปกรณ์และลดประสิทธิภาพของระบบ ตัวอย่างเช่นหากจุดน้ำค้างในระบบอากาศอัดสูงเกินไปความชื้นสามารถสะสมได้นำไปสู่การเกิดสนิมสิ่งสกปรกหรือแม้แต่ความล้มเหลวในการปฏิบัติงาน

ความสำคัญของจุดน้ำค้างในระบบอากาศอัด

Dew Point มีบทบาทสำคัญในการดำเนินงานและประสิทธิภาพของระบบอากาศอัด ระดับความชื้นสูงในอากาศอัดอาจทำให้เกิดปัญหาหลายอย่าง:

• การกัดกร่อน: ความชื้นในระบบสามารถทำให้เกิดการเกิดสนิมภายในของท่อวาล์วและส่วนประกอบอื่น ๆ การเสื่อมสภาพนี้เพิ่มค่าใช้จ่ายในการบำรุงรักษาและอายุการใช้งานที่สั้นลง

• การปนเปื้อน: หยดน้ำในอากาศสามารถปนเปื้อนผลิตภัณฑ์โดยเฉพาะอย่างยิ่งในอุตสาหกรรมที่อากาศที่สะอาดและแห้งเป็นสิ่งจำเป็น (เช่นยาการแปรรูปอาหารและการผลิตอุปกรณ์อิเล็กทรอนิกส์)

• การอุดตัน: ความชื้นส่วนเกินอาจนำไปสู่การก่อตัวของน้ำแข็งตัวกรองอุดตันตัวควบคุมและส่วนประกอบที่สำคัญเช่นเครื่องมือลม

• ความไร้ประสิทธิภาพในการปฏิบัติงาน: เมื่อระดับความชื้นสูงเกินไประบบอาจต้องใช้พลังงานมากขึ้นในการทำงานเพิ่มค่าใช้จ่ายในการปฏิบัติงาน

เพื่อประสิทธิภาพที่ดีที่สุดการรักษาจุดน้ำค้างให้ต่ำและมั่นคงทำให้มั่นใจได้ว่าระบบคุณภาพของผลิตภัณฑ์และประสิทธิภาพการใช้พลังงานที่ยาวนาน คาดว่าการควบคุมจุดน้ำค้างที่เหมาะสมสามารถลดการใช้พลังงานได้ 10-20% ในการดำเนินงานอุตสาหกรรม

วิธีวัดจุดน้ำค้างอย่างไร

การวัดจุดน้ำค้างในระบบอากาศอัดเกี่ยวข้องกับเครื่องมือพิเศษที่ออกแบบมาเพื่อตรวจจับระดับความชื้น เครื่องมือเหล่านี้ให้การอ่านที่แม่นยำช่วยให้ผู้ปฏิบัติงานกำหนดว่าระบบบำบัดอากาศทำงานได้ดีที่สุดหรือไม่

• เซ็นเซอร์จุดน้ำค้าง/เครื่องส่งสัญญาณ: อุปกรณ์เหล่านี้วัดอุณหภูมิโดยตรงที่การควบแน่นเริ่มต้นขึ้น โดยทั่วไปแล้วจะรวมเข้ากับระบบบำบัดอากาศและให้ข้อมูลแบบเรียลไทม์

• Hygrometers และ Psychrometers: อุปกรณ์เหล่านี้เป็นอุปกรณ์ที่ง่ายกว่าที่ใช้ในการวัดความชื้น พวกเขาประเมินจุดน้ำค้างตามความชื้นสัมพัทธ์และอุณหภูมิของอากาศ

• เทคโนโลยีกระจกแช่เย็น: มักใช้ในระบบที่แม่นยำสูงวิธีนี้จะทำให้กระจกเย็นลงจนกระทั่งฟอร์มการควบแน่น อุณหภูมิที่เกิดขึ้นจะถูกบันทึกเป็นจุดน้ำค้าง

ในการใช้งานอุตสาหกรรมโดยทั่วไปแล้ว DEW Point จะถูกวัดในองศาเซลเซียสหรือฟาเรนไฮต์ สิ่งสำคัญคือการตรวจสอบจุดน้ำค้างเป็นประจำเพื่อให้แน่ใจว่าระบบทำงานอยู่ในช่วงที่เหมาะสม

การตรวจสอบระดับจุดน้ำค้างสามารถช่วยระบุได้ว่าเครื่องเป่าลมหรือระบบกรองจำเป็นต้องมีการบำรุงรักษาหรือการเปลี่ยน วิธีการเชิงรุกนี้ช่วยให้มั่นใจได้ว่าระบบอากาศบีบอัดจะทำงานได้อย่างมีประสิทธิภาพลดการหยุดทำงานและการซ่อมแซมที่มีค่าใช้จ่ายสูง

การควบคุมจุดดิวในระบบอากาศอัด

ระดับจุดน้ำค้างในอุดมคติสำหรับแอปพลิเคชันต่างๆ

ข้อกำหนดของจุดดิวขึ้นอยู่กับแอปพลิเคชัน แต่ละอุตสาหกรรมกำหนดเกณฑ์เฉพาะเพื่อให้แน่ใจว่าระบบความน่าเชื่อถือและคุณภาพของผลิตภัณฑ์

• การผลิตอุตสาหกรรม: การใช้งานทั่วไปเช่นเครื่องมือนิวเมติกต้องใช้จุดน้ำค้างระหว่าง -20 ° C และ -40 ° C ระดับนี้ป้องกันการควบแน่นของน้ำที่อาจสร้างความเสียหายให้กับเครื่องมือหรือกระบวนการ

• ยาและการผลิตอาหาร: อุตสาหกรรมเหล่านี้ต้องการอากาศแห้งมาก จุดน้ำค้างต่ำถึง -70 ° C เป็นเรื่องปกติที่จะหลีกเลี่ยงการปนเปื้อนและเป็นไปตามมาตรฐานสุขอนามัยที่เข้มงวด

• อิเล็กทรอนิกส์และเซมิคอนดักเตอร์: เพื่อป้องกันข้อบกพร่องที่เกี่ยวข้องกับความชื้นในส่วนประกอบที่ละเอียดอ่อนจุดน้ำค้างมักจะต้องต่ำกว่า -50 ° C

• การขนส่งและอุปกรณ์กลางแจ้ง: ในสภาพแวดล้อมที่เป็นไปได้การแช่แข็งจุดน้ำค้างต่ำกว่า -40 ° C เป็นสิ่งจำเป็นเพื่อหลีกเลี่ยงการอุดตันของน้ำแข็งในท่อ

มาตรฐานเช่น ISO 8573-1 จำแนกคุณภาพอากาศอัดขึ้นอยู่กับจุดน้ำค้างสสารอนุภาคและปริมาณน้ำมัน ผู้ประกอบการใช้เกณฑ์มาตรฐานเหล่านี้เพื่อปรับระบบของพวกเขา

วิธีการควบคุมจุดน้ำค้างในระบบอากาศอัด

เครื่องเป่าลม

เครื่องเป่าลม เป็นเครื่องมือที่มีประสิทธิภาพมากที่สุดสำหรับการจัดการจุดน้ำค้าง พวกเขามาในประเภทต่าง ๆ ที่เหมาะสมสำหรับแอปพลิเคชันที่แตกต่างกัน:

• เครื่องเป่าตู้เย็น: อากาศบีบอัดเย็นเหล่านี้ถึงประมาณ 3 ° C ทำให้ความชื้นส่วนใหญ่ พวกเขามีประสิทธิภาพพลังงานและเหมาะสำหรับการใช้งานที่ไม่สำคัญ

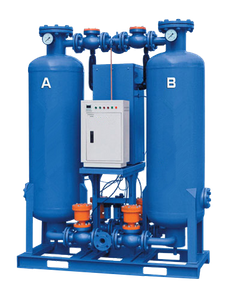

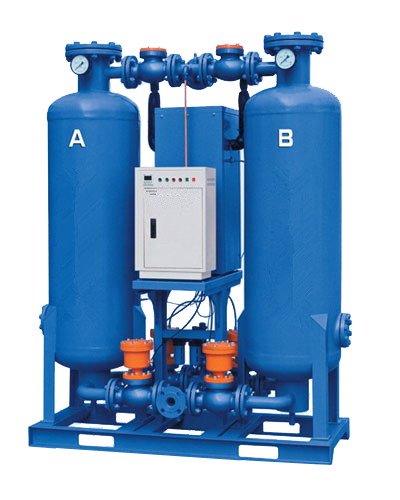

• เครื่องอบแห้งสารดูดความชื้น: ใช้วัสดุโหวตด้วยระบบดูดความชื้นเช่นซิลิกาเจลเพื่อดูดซับความชื้น พวกเขาสามารถบรรลุจุดน้ำค้างที่ต่ำถึง -70 ° C ทำให้เหมาะสำหรับกระบวนการที่สำคัญ

• เครื่องเป่าเมมเบรน: ใช้เยื่อหุ้มกึ่งซึมผ่านได้เพื่อแยกไอน้ำ พวกเขามีขนาดกะทัดรัดและเหมาะสำหรับแอปพลิเคชันที่ไหลต่ำหรือระยะไกล

ตัวกรองและตัวคั่นความชื้น

ตัวกรอง และตัวคั่นจะช่วยขจัดความชื้นและอนุภาคก่อนที่อากาศจะถึงอุปกรณ์ที่มีความละเอียดอ่อน รวมถึง:

• ตัวกรองการรวมตัวกัน: หยดน้ำเหล่านี้จับและหมอกน้ำมันเพื่อให้มั่นใจว่าอากาศที่สะอาดขึ้น

• ตัวคั่นแบบแรงเหวี่ยง: การใช้การเคลื่อนไหวแบบหมุนจะแยกความชื้นออกจากอากาศอัดได้อย่างมีประสิทธิภาพ

• ตัวกรองคาร์บอนที่เปิดใช้งาน: สิ่งเหล่านี้จะกำจัดไอน้ำมันและกลิ่นเพิ่มความบริสุทธิ์ของอากาศควบคู่ไปกับการควบคุมความชื้น

การวัดจุดน้ำค้าง

เครื่องมือที่ใช้สำหรับการวัดจุดน้ำค้าง

• เซ็นเซอร์และเครื่องส่งสัญญาณ Dew Point: สิ่งเหล่านี้ให้การอ่านอย่างต่อเนื่องโดยการตรวจจับอุณหภูมิที่การควบแน่นเริ่มต้นขึ้น เซ็นเซอร์ที่ทันสมัยรวมเข้ากับระบบควบคุมสำหรับการแจ้งเตือนแบบเรียลไทม์

• Psychrometers: เครื่องวัดอุณหภูมิแบบเปียกและเทอร์โมมิเตอร์แบบแห้งเพื่อประเมินความชื้นและจุดน้ำค้าง แม้ว่าจะมีความแม่นยำน้อยกว่า แต่ก็เรียบง่ายและราคาไม่แพง

• Hygrometers: การวัดความชื้นสัมพัทธ์เหล่านี้และคำนวณจุดน้ำค้างทางอ้อม พวกเขาพกพาและใช้กันอย่างแพร่หลายในการตั้งค่าที่ไม่ใช่อุตสาหกรรม

อุปกรณ์ขั้นสูงเช่นเครื่องวิเคราะห์จุด Dew-Mirror Chilled นำเสนอความแม่นยำที่เหนือชั้น อย่างไรก็ตามค่าใช้จ่ายที่สูงของพวกเขา จำกัด การใช้งานของพวกเขาในอุตสาหกรรมพิเศษ

วิธีการตีความการอ่านจุดน้ำค้าง

การตีความจุดน้ำค้างต้องเข้าใจผลกระทบต่อประสิทธิภาพของระบบ:

• จุดน้ำค้างสูง: บ่งบอกถึงความชื้นที่มากเกินไปการกัดกร่อนที่เสี่ยงต่อการอุดตันและการปนเปื้อน สาเหตุอาจรวมถึงเครื่องเป่าที่ผิดพลาดหรือระบบมากเกินไป

• จุดน้ำค้างต่ำ: แนะนำอากาศแห้งเหมาะสำหรับการใช้งานส่วนใหญ่ การแห้งมากเกินไปสามารถเสียพลังงานดังนั้นการปรับสมดุลจึงเป็นสิ่งสำคัญ

ผู้ประกอบการมักใช้แผนภูมิควบคุมหรือซอฟต์แวร์เพื่อแสดงแนวโน้ม สัญญาณเบี่ยงเบนเมื่อต้องการการบำรุงรักษาหรือการปรับเปลี่ยนเพื่อให้มั่นใจว่าคุณภาพอากาศที่สอดคล้องกัน

เครื่องช่วยสายตาเช่นตารางด้านล่างสรุปเป้าหมายจุดน้ำค้าง:

แอปพลิเคชัน	ช่วงจุดจุด	ที่แนะนำประเภทเครื่องเป่า
อุตสาหกรรมทั่วไป	-20 ° C ถึง -40 ° C	แช่เย็น/สารดูดซับ
เภสัชกรรม	-40 ° C ถึง -70 ° C	ร้าง
อิเล็กทรอนิกส์	ต่ำกว่า -50 ° C	ร้าง
อุปกรณ์กลางแจ้ง	ด้านล่าง -40 ° C	แช่เย็น/สารดูดซับ

ความท้าทายทั่วไปและความเสี่ยงที่เกี่ยวข้องกับจุดน้ำค้าง

ปัญหาที่เกี่ยวข้องกับความชื้น

การกัดกร่อน

ความชื้นส่วนเกินในการบีบอัดอากาศเร่งการกัดกร่อน สนิมสามารถเกิดขึ้นภายในท่อวาล์วและเครื่องจักรความสมบูรณ์ของโครงสร้างที่อ่อนตัวลง การศึกษาแสดงบัญชีการกัดกร่อนสำหรับค่าใช้จ่ายในการบำรุงรักษามากถึง 20% ในระบบอากาศอัด มันนำไปสู่การพังทลายบ่อยครั้งค่าซ่อมที่สูงขึ้นและความล้มเหลวของอุปกรณ์ก่อนวัยอันควร

การอุดตันท่อ

การสะสมน้ำในท่อช่วยลดการไหลเวียนของอากาศและความดันสร้างคอขวด สิ่งนี้จะลดประสิทธิภาพของระบบทำให้แรงดันลดลงซึ่งส่งผลกระทบต่อการดำเนินงาน การอุดตันอาจบังคับให้เครื่องอัดอากาศทำงานหนักเกินไปเพิ่มการใช้พลังงาน 5-10%

การก่อตัวของน้ำแข็งในสภาพแวดล้อมที่เย็น

ในการใช้งานกลางแจ้งหรือในตู้เย็นความชื้นสูงนำไปสู่น้ำแข็ง น้ำแข็งขัดขวางทางเดินอากาศความเสียหายตัวกรองและอุดตันเครื่องมือลม เมื่ออุณหภูมิต่ำกว่าจุดเยือกแข็งของน้ำความเสี่ยงนี้จะรุนแรงโดยเฉพาะ ความชื้นแช่แข็งสามารถขัดขวางกระบวนการที่สำคัญและหยุดการผลิต

ผลของการควบคุมจุดน้ำค้างที่ไม่เพียงพอ

• การปนเปื้อนของผลิตภัณฑ์: ในอุตสาหกรรมเช่นอาหารหรือยาความชื้นสามารถทำลายผลิตภัณฑ์หรือส่งเสริมการเจริญเติบโตของแบคทีเรียโดยละเมิดมาตรฐานด้านกฎระเบียบ

• การหยุดทำงานที่เพิ่มขึ้น: ความผิดปกติที่เกี่ยวข้องกับความชื้นเรียกร้องการซ่อมแซมบ่อยครั้งลดเวลาการใช้งานในการปฏิบัติงาน

• ต้นทุนพลังงานที่สูงขึ้น: ความชื้นส่วนเกินช่วยลดประสิทธิภาพของระบบทำให้คอมเพรสเซอร์ทำงานหนักขึ้นและใช้พลังงานมากขึ้น

• อายุการใช้งานที่สั้นลง: การสัมผัสกับไอน้ำอย่างต่อเนื่องทำให้ส่วนประกอบเสื่อมสภาพลดอายุการใช้งานของพวกเขามากถึง 30%

การแก้ไขปัญหาปัญหา DEW Point

วินิจฉัยจุดน้ำค้างสูงในอากาศอัด

จุดน้ำค้างสูงสัญญาณความชื้นส่วนเกินมักเกิดจาก:

• เครื่องเป่าที่ผิดพลาด: เครื่องอบแห้งที่หักหรือไม่ดีไม่สามารถกำจัดไอน้ำได้เพียงพอ การรั่วไหลของสารทำความเย็นหรือสารดูดซับที่หมดเป็นปัญหาทั่วไป

• การกรองไม่เพียงพอ: ตัวกรองอุดตันด้วยสิ่งสกปรกหรือน้ำมันไม่สามารถดักจับความชื้นได้อย่างมีประสิทธิภาพ

• ระบบเกินพิกัด: การไหลเวียนของอากาศเกินความสามารถในการอบแห้งจะเพิ่มการกักเก็บความชื้น

• เงื่อนไขโดยรอบ: ความชื้นสูงหรืออุณหภูมิที่ผันผวนมีความสามารถในการครอบงำระบบ

ผู้ประกอบการสามารถใช้มอนิเตอร์ DEW Point เพื่อระบุความผิดปกติ spikes ฉับพลันหรือการเพิ่มขึ้นอย่างค่อยเป็นค่อยไปบ่งบอกถึงปัญหาพื้นฐานที่ต้องการความสนใจ

วิธีแก้ปัญหาเพื่อลดจุดน้ำค้าง

การอัพเกรดการกรองและระบบการอบแห้ง

การติดตั้งเครื่องอบแห้งขั้นสูงเช่นสารดูดความชื้นหรือเมมเบรนช่วยให้มั่นใจได้ว่าการกำจัดความชื้นที่เหนือกว่า การอัพเกรดตัวกรองเป็นรุ่นที่มีความจุความชื้นสูงขึ้นช่วยเพิ่มประสิทธิภาพ สำหรับเงื่อนไขที่รุนแรงให้พิจารณาการอบแห้งแบบหลายขั้นตอนและการติดตั้งการกรอง

ประเภทเครื่องเป่าข้อ	ได้เปรียบ	ช่วงจุดน้ำค้าง
เครื่องอบแห้ง	ประหยัดพลังงาน	3 ° C ถึง -5 ° C
เครื่องอบแห้ง	จุดน้ำค้างต่ำสุด	-40 ° C ถึง -70 ° C
เครื่องเป่าเมมเบรน	กะทัดรัดและพกพา	สูงถึง -40 ° C

การออกแบบระบบให้เหมาะสมที่สุด

การออกแบบเค้าโครงอากาศอัดใหม่ช่วยป้องกันการสะสมของความชื้น:

• ใช้ท่อลาดลงด้านล่างสำหรับการระบายน้ำคอนเดนเสท

• ติดตั้งกับดักความชื้นที่จุดสำคัญ

• วางเครื่องอบแห้งใกล้กับคอมเพรสเซอร์เพื่อกำจัดน้ำก่อน

การบำรุงรักษาเชิงป้องกัน

การตรวจสอบและการบริการเป็นประจำป้องกันปัญหาความชื้น:

• ตัวกรองที่สะอาด: แทนที่ฟิลเตอร์อุดตันเป็นระยะเพื่อรักษาความบริสุทธิ์ของอากาศ

• ตรวจสอบเครื่องอบแห้ง: ตรวจสอบให้แน่ใจว่าเครื่องอบแห้งทำงานตามที่ตั้งใจไว้ แทนที่สารดูดความชื้นหรือซ่อมแซมสารทำความเย็นทันที

• ตรวจสอบท่อและวาล์ว: มองหาการรั่วไหลหรือการกัดกร่อนและจัดการกับพวกเขาอย่างรวดเร็ว

เพิ่มประสิทธิภาพระบบอากาศอัดของคุณด้วย Aivyter

ที่ Aivyter เราเป็นผู้เชี่ยวชาญในระบบอากาศอัดซึ่งเชี่ยวชาญในการควบคุมจุดน้ำค้างที่แม่นยำ ด้วยเครื่องเป่าลมขั้นสูงของเราเรามั่นใจได้ว่าการกำจัดความชื้นที่ดีที่สุดขยายอายุการใช้งานของอุปกรณ์ของคุณและปรับปรุงประสิทธิภาพ

อย่าปล่อยให้ความชื้นมากเกินไปทำให้การดำเนินงานของคุณลดลง เชื่อใจ Aivyter เพื่อให้บริการโซลูชั่นที่น่าเชื่อถือและประหยัดพลังงานมากที่สุดสำหรับความต้องการของคุณ ผลิตภัณฑ์ของเราได้รับการออกแบบมาเพื่อให้เป็นไปตามมาตรฐานอุตสาหกรรมสูงสุดให้ประสิทธิภาพที่สอดคล้องกัน

ติดต่อเราวันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับวิธีที่ Aivyter สามารถช่วยเพิ่มความน่าเชื่อถือและอายุยืนของระบบอากาศอัดของคุณได้อย่างไร

แหล่งอ้างอิง

จุดน้ำค้าง

คำถามที่พบบ่อย (คำถามที่พบบ่อย)

ถาม: Dew Point ในระบบอากาศอัดคืออะไร?

จุดน้ำค้างคืออุณหภูมิที่อากาศอิ่มตัวทำให้ไอน้ำกลั่นเป็นของเหลว

ถาม: Dew Point แตกต่างจากความชื้นในระบบอากาศอัดได้อย่างไร?

ความชื้นวัดปริมาณความชื้นในขณะที่ Dew Point บ่งบอกถึงอุณหภูมิที่แน่นอนเมื่อเริ่มการควบแน่น

ถาม: อะไรคือจุดน้ำค้างที่เหมาะสำหรับการใช้งานอากาศอัดทางอุตสาหกรรม?

จุดน้ำค้างในอุดมคติจะแตกต่างกันไปตามการใช้งานโดยทั่วไประหว่าง -20 ° C และ -70 ° C สำหรับระบบที่สำคัญ

ถาม: ฉันจะวัดจุดน้ำค้างในระบบอากาศอัดได้อย่างไร

ใช้เซ็นเซอร์ DEW Point, Hygrometers หรืออุปกรณ์กระจกแช่เย็นเพื่อตรวจสอบระดับความชื้นอย่างแม่นยำ

ถาม: ทำไมจุดน้ำค้างสูงเป็นอันตรายในระบบอากาศอัด?

จุดน้ำค้างสูงนำไปสู่การกัดกร่อนการอุดตันและการก่อตัวของน้ำแข็งลดประสิทธิภาพของระบบและอายุการใช้งาน

ถาม: ฉันจะแก้ไขปัญหาจุดน้ำค้างสูงในอากาศอัดได้อย่างไร?

ตรวจสอบเครื่องเป่า, แทนที่ฟิลเตอร์, ตรวจสอบระบบมากเกินไปและตรวจสอบสภาพแวดล้อมสำหรับความชื้นมากเกินไป

ถาม: อุตสาหกรรมใดที่ต้องการจุดน้ำค้างที่ต่ำเป็นพิเศษในระบบอากาศบีบอัด?

เภสัชกรรมอิเล็กทรอนิกส์การแปรรูปอาหารและการบินและอวกาศต้องการอากาศแห้งเป็นพิเศษเพื่อรักษามาตรฐานคุณภาพและความปลอดภัย
